ПОДКЛЮЧЕНИЕ AUDIO I VIDEO
Информация о коннекторах Scart и S-Video
21-полюсный SCART AVI
«земля» коннектора
выход ком. видеосигнала
«земля» ком. видеосигнала
Красный вход
«земля» сигнала В
вход сигнала С
«земля» сигнала С
вход сигнала В
«земля» сигнала В
выход
звукового
сигнала,
левый
канал
выход звукового сигнала, правый канал
21
19
17
15
13
11
9
-
7
-
5
-
3
-
1
-
IZZI
IZZI
-
20
видеосигнала
-
18 «земля»
-
16 статус RGB
-
14 «земля»
-
12
--------------------
-
10
----------------------
-
8 детектирование AV-входа
-
6 вход звукового сигнала, левый канал
-
4 «земля» звукового сигнала
-
2 вход звукового сигнала, правый канал
Подходящие входы для AV1 содержат RGB (красный / зелёный / синий)

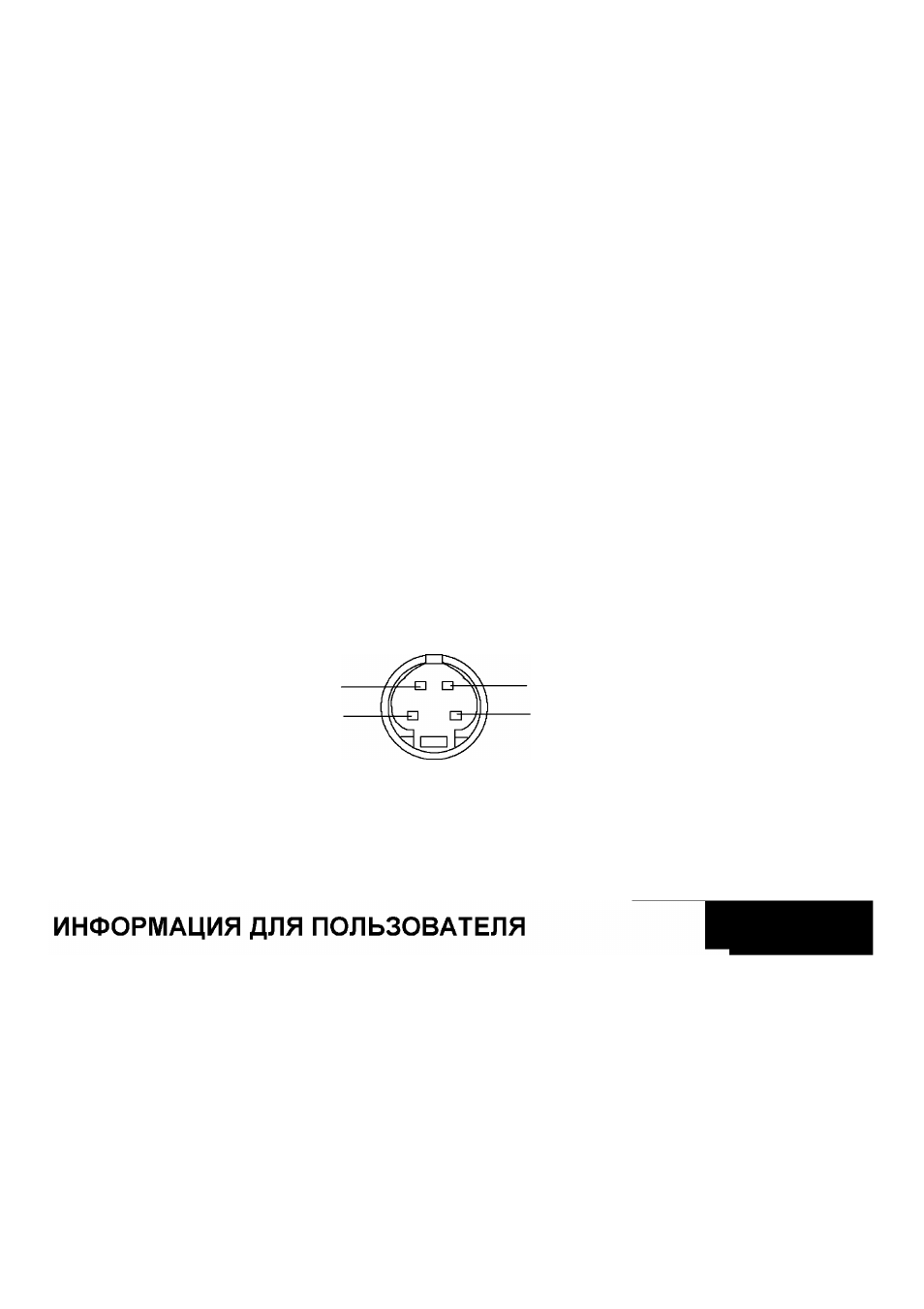

4-полюсный входной коннектор S-Video
Вход сигнала цвета
«Земля» сигнала цвета
Вход сигнала яркости
«Земля» сигнала яркости
СЕРВИС:
перед тем, как вызвать специалиста по сервисному обслуживанию этого 1СО-телевизора,
посмотрите, пожалуйста, наследующей страницетаблицу с описанием несложных неполадок,
чтобы Вы могли установить признаки неполадки. В случае, если Вы будете обращаться в
специализированный сервис, свяжитесь, пожалуйста, с Вашим дилером и сообщите ему
типовой номер модели и серийный номер (оба номера находятся на задней стороне
1СО-телевизора).
