Соединения

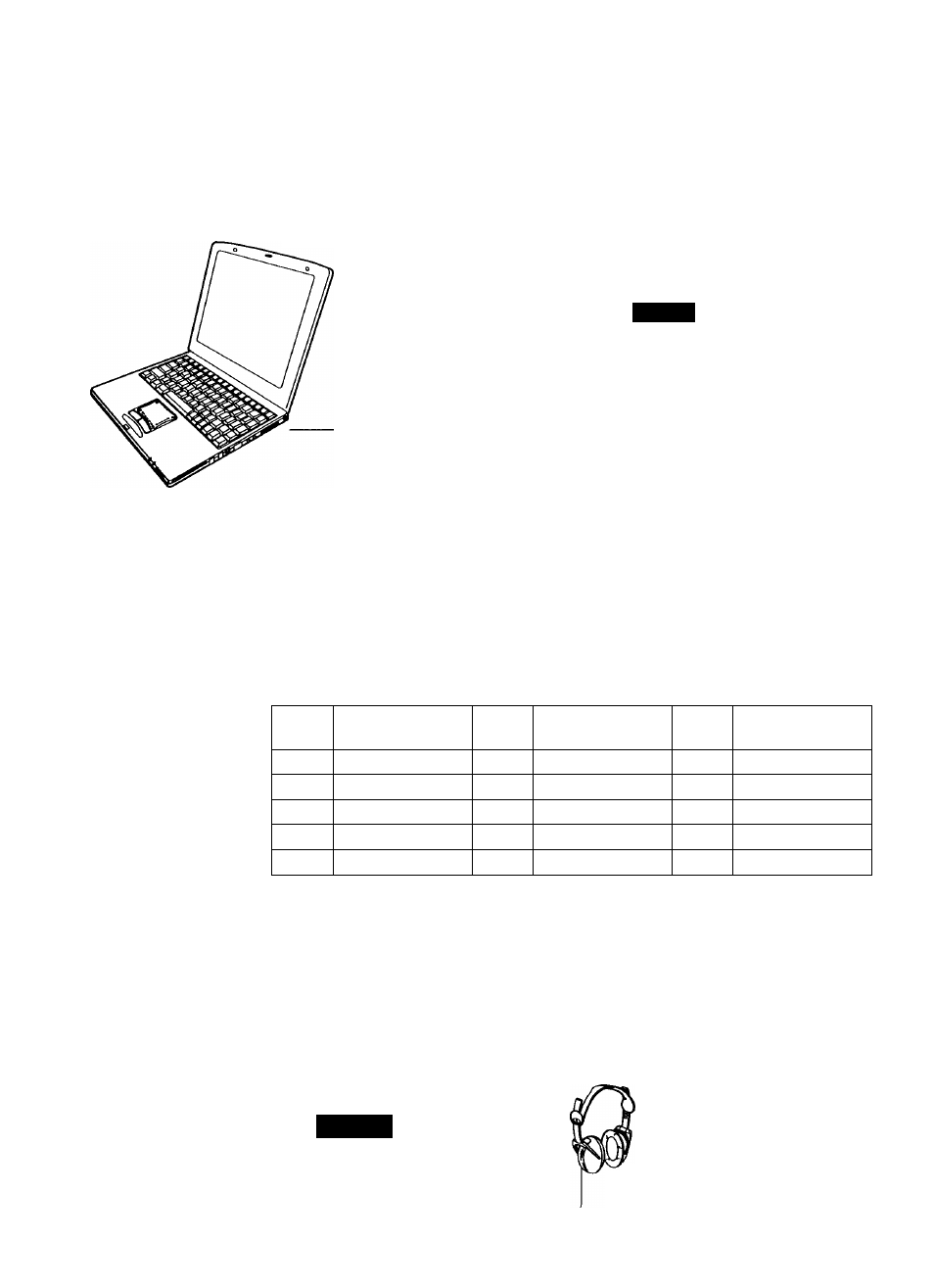

Как подсоединить RGB Входных Терминалов
КОМПЬЮТЕР
Ю о о о о П ^
UMONO -R
L AUDIO J
Адаптер-конвертер (при необходимости)
RGB
D-SUB 15Р
Кабель ПК
€1>С
Примечания:
• Данный телевизор может быть подключен к персональным компьютерам таким как 640 X 480 (31,5 kHz/60 Hz) или
640 X 400 (31,5 kHz/70 Hz) пиксел.
• В некоторых случаях другие персональные компьютеры не могут работать с данным телевизором.
• Нет звукового сигнала в входном сигнале RGB.
• Звук режима RGB комбинируется с Аудио сигналом от AV2.
• Некоторые модели персонального компьютера не могут быть подсоединены к телевизору.
• Продаваемый в торговле адаптер требуется для использования кабеля RGB, чтобы подсоединять компьютеры серии
РС-98 (которые имеют разъем D-sub 15Р) или компьютеры Macintosh к телевизору.
• Адаптер не нужен для компьютеров DOS/V совместимым с терминалом D-sub 15Р.
■ Название сигналов для Соединителя D-sub 15Р
(D(3)(3)(D®
Схема штырьков для входного
терминала RGB
Номер
штырька
Название сигнала
Номер
штырька
Название сигнала
Номер
штырька
Название сигнала
©
R
®
GND (Заземление)
GND (Заземление)
@
G
@
GND (Заземление)
(0)
NC
©
В
®
GND (Заземление)
®
HD/SYNC
@
GND (Заземление)
@
NC (нет соединения)
0
VD
®
GND (Заземление)
GND (Заземление)
®
NC (нет соединения)
Подсоединение Наушников
Подсоедините наушники следующим образом.
Когда штепсель Наушников вставлен в гнездо Наушников, то все громкоговорители автоматически отключаются, только
будут функционировать наушники.
Используйте кнопку Громкость Вверх “+” или Вниз для регулировки уровня громкости.
Ю о о о в П а д
UM0N0 -я
L AUDIO J
I
(3,5 мм Штепсель)
(Дополнительный)
(не прилагается)
15
