Соединения

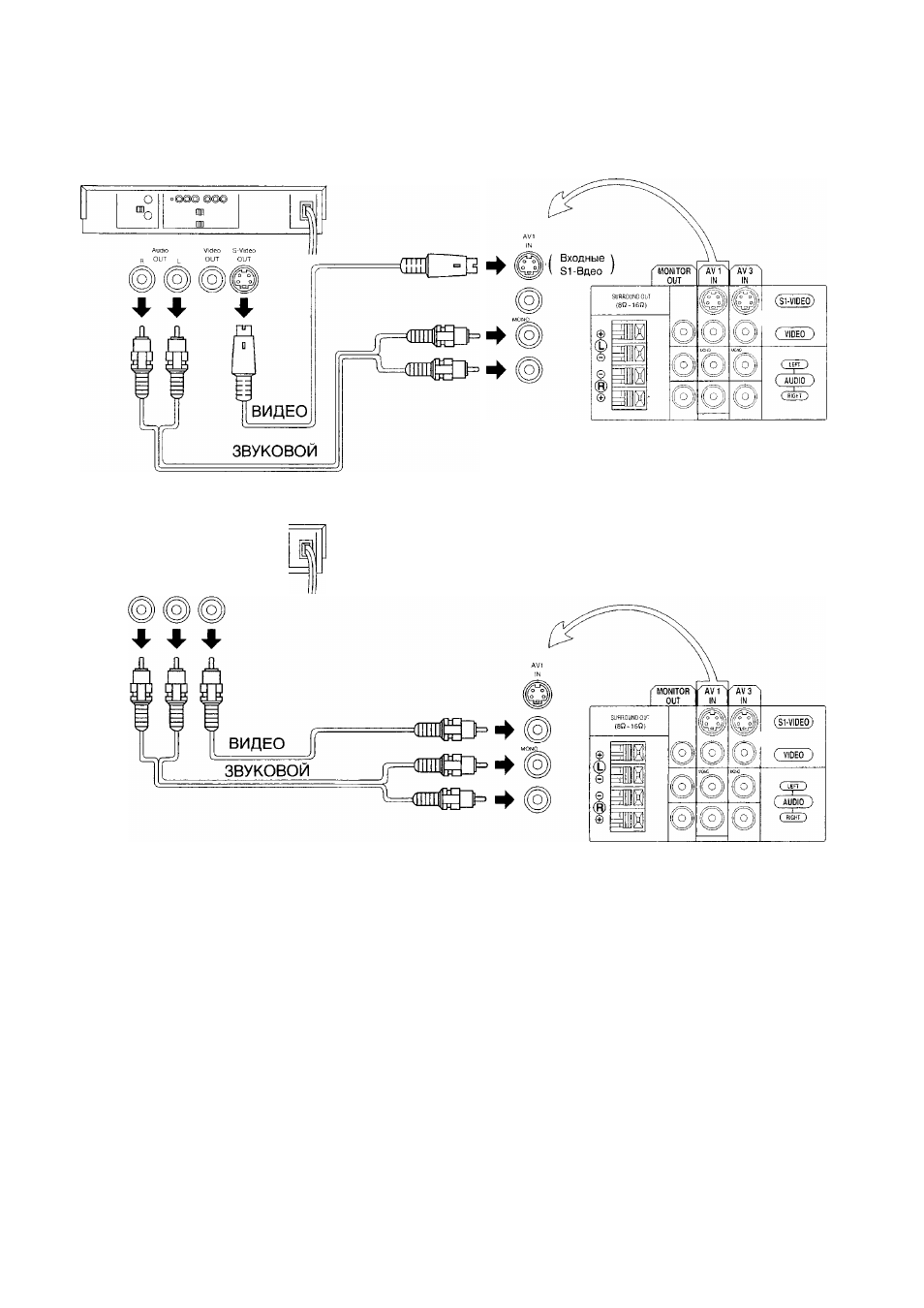

Как соединить входные аудио-видео клеммы “AV1, 2 или 3”.
(Супер BM-VHS)
(BM-VHS)
о
_ш_
Audio
Video
R OUT L
OUT
Примечание:
(1) Когда выбран режим AVI, AV2 или AV3 и к соответствующим клеммам не поступает видео сигнал, цвет
экрана телевизора изменится. (Это возникает только в случаях, когда функция Синечёрное включена,
обратитесь за подробностями к стр. 50.)
(2) Когда кабель S-Видео соеден с терминалом S1-Видео, то звуковой и видео входы автоматически
отключатся для данного AV режима.
(3) Когда используется монозвуковой ВМ, то необходимо подсоеденить монозвуковой кабель к звуковому
терминалу “LEFT” (Левый).
(4) Возможны подобные соединения в положениях входных терминалов AV1, AV2 и AV3.
Выбрать желаемое положение AV входа нажатием кнопки выбор режима TV/AV. (см. стр. 30)
S (Разделитель) 1 Видеотерминала
Терминал Si-Видео на данном устройстве является разделительным терминалом сигнала яркости (Y) и цветности
(С), который поддерживает совместимость видеозаписей с широкоформатным TV. Когда сигнал полного
изображения от специального видео будет принят Видеотерминалом-Si данного телевизора, то размер экрана
автоматически установится на режим ПОЛНЫЙ. Соединение создано таким образом, что приоритет отдается
видео S1, когда входной терминал S1 видео и входной терминал видео подсоединены одновременно. Поэтому для
видео входа не требуется соединения. Также, при подсоединении, одновременно соединить и звуковой режим.
14
