ПУНКТ
2

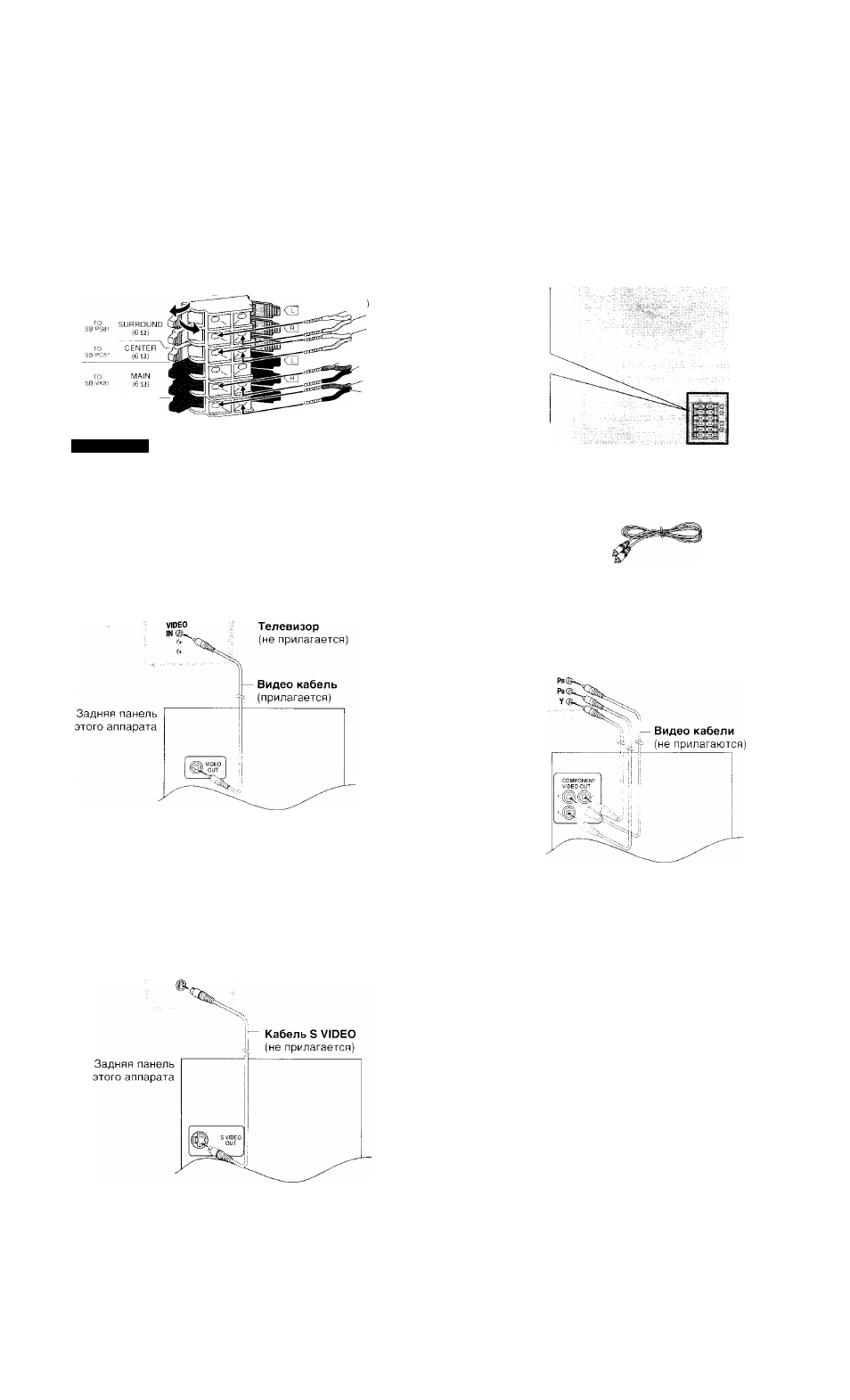

Подсоединения динамиков
Скрутите и снимите виниловые концы шнуров динамиков.
Серый {+
- Голубой (-)
- Серый (+)
■ Голубой (-)
Красный (+)
"Черный (-)
Красный (+)
' Черный (-)
Динамик
окружающего
звучания (правый)
Центральный
динамик
Передний динамик
(правый)
Сабвуфер
то
SUB-
SB.WVK81
WOOFER
(6
12
)
Примечание
Подсоедините левую (L) сторону таким же образом.
I
S
Q
О
£
fS
2
о
О
3
пункиз
Видео подсоединения
Подсоединение к телевизору с разъемом VIDEO IN
Видео кабель
Разъем VIDEO OUT
Не подсоединяйте аппарат через видео кассетный
магнитофон, так как изображение может воспроизводиться
неправильно из-за функции защиты от копирования.
■ Подсоединение к телевизору с разъемом S VIDEO IN
S VIDEO
IN
Разъем S VIDEO OUT
3a счет разделения сигналов цветности (С) и яркости (Y) при
использовании разъема S VIDEO достигается более яркое
изображение, чем при использовании разъема VIDEO OUT.
(Действительный результат зависит от телевизора.)
Подсоединение к телевизору с разъемами
COMPONENT VIDEO IN
COMPONENT
VIDEO IN
Задняя панель
этого аппарата
Разъемы COMPONENT VIDEO OUT
Эти разъемы могут использоваться как для
чересстрочного, так и для построчного вывода, и они
обеспечивают более четкое изображение, чем разъем
S VIDEO OUT. Соединение, используя эти разъемы,
выводит раздельно сигналы цветности
(P
b
/P
r
)
и
сигнал
яркости (Y) для достижения высокой точности при
воспроизведении цветов. Описание разъемов
компонентного видео входа зависит от телевизора или
монитора (например,
Y/P
b
/P
r
, Y/B-Y/R-Y, Y/C
b
/C
r
).
Подоедините к разъемам соответствующих цветов.
Чтобы наслаждаться построчным видео
1. Соедините с разъемами компонентного видеовхода
на телевизоре, совместимом с форматом 480Р.
(Видео не будет правильно показываться, если
соединение выполнено с несовместимым
телевизором.)
2. В меню QUICK SETUP, установите пункт
“Progressive Out” в положение “Enable”.
3. Измените пункт “Progressive” на “480Р” стр. 17,
Picture Menu—Video Output Mode).
• Все телевизоры, произведенные компанией
Panasonic, которые имеют входные разъемы 480Р,
являются совместимыми. Проконсультируйтесь с
производителем, если Вы имеете телевизор
другой марки.
• Вне зависимости от установок выходной сигнал
будет чересстрочным, если аппарат подсоединен к
телевизору через разъемы VIDEO OUT или
S VIDEO OUT.
RQT7898
