26 27

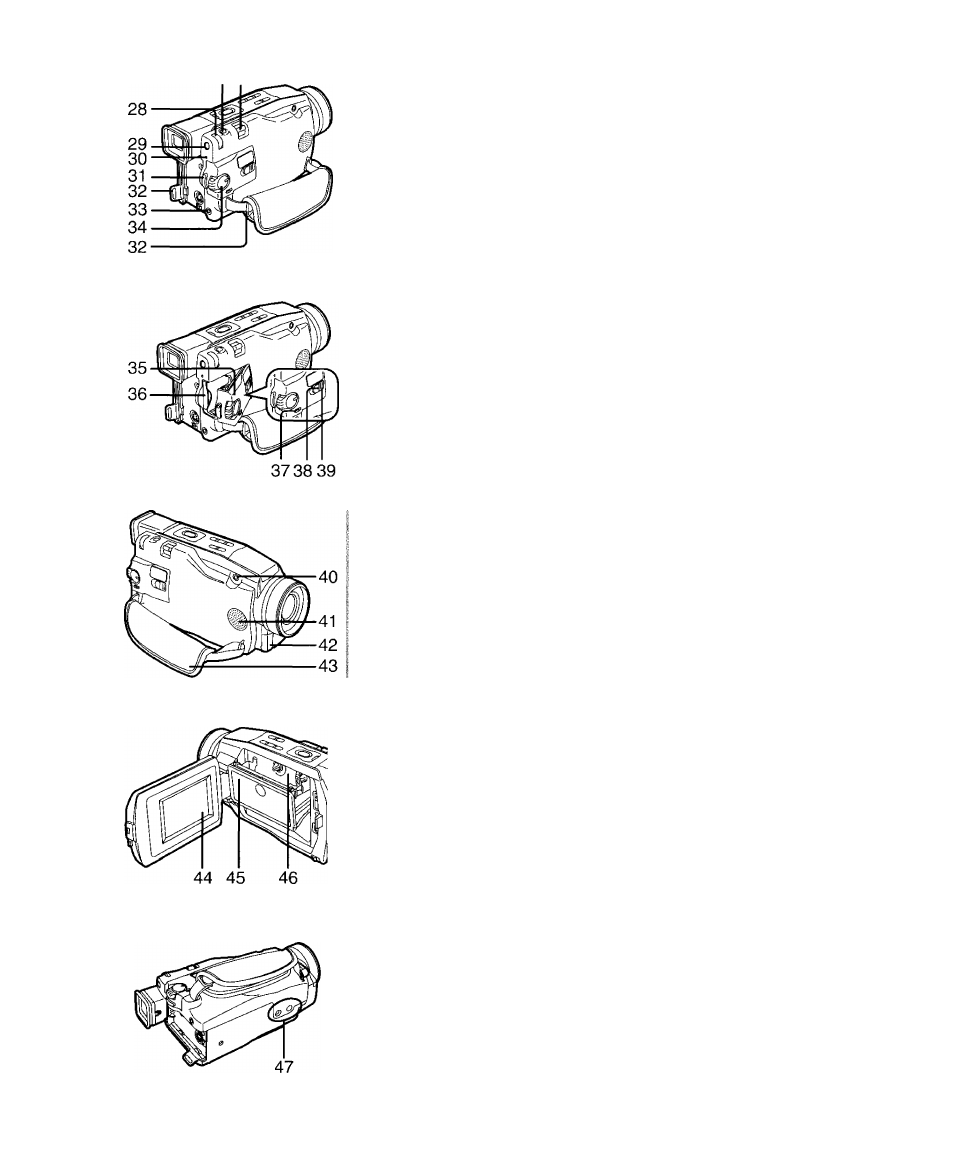

26) Кнопка фотоснимка [PHOTOSHOT] (-> 132,151)
27) Рычажок трансфокатора [W/T] (-► 133)
Оычажок громкости [VOLUME] (-f 142)
28) Мультифункциональный диск [PUSH]
(-> 126, 137, 138, 139)
29) Кнопка меню [MENU] 126)
30) Лампочка питания [POWER] (-► 130,142,151)
31) Кнопка пуска/останова записи 130)
32) Крепления наплечного ремня (-♦ 124)
33) Разъем аудио-видео входа/выхода [A/V IN/OUT]
(-> 147,148)
Разъем наушников [PHONES] (->161)
• Подсоединение кабеля AV к этому разъему подключает
встроенный динамик видеокамеры, а подсоединение
наушников и т.п. отключает его.
34) Селектор режима Откл/Вкл [VCR/OFF/CAMERA/
M-CARD] ([M-CARD] только NV-DS50)
(-> 124, 130, 142, 151, 163)
35) Крышка отсека для карты (только NV-DS50) (-> 150)
36) Отсек для карты (только NV-DS50) (-> 150)
37) Выключатель защиты карты [LOCK] (только NV-DS50)
(-> 151, 152)
• При записи в режиме камеры установка на блокировку
предотвращает случайное задание выключателя [VCR/
OFF/CAMERA/M-CARD] на [M-CARD].
38) Лампочка обращения к карте [ACCESS]
(только NV-DS50) (-> 150)
39) Рычажок для открытия крышки отсека для карты
[OPEN] (только NV-DS50) (-► 150)
40) Разъем микрофона [EXT MIC]
•Соединить с внешним микрофоном или
аудиоаппаратурой. (Когда пользуются этим разъемом, то
встроенный микрофон не работает.)
41) Динамик (-> 142)
42) Датчик дистанционного управления (-> 121)
Встроенные источники инфракрасных лучей (-> 135)
43) Ременная ручка (-> 123)
44) Видеомонитор ЖКД (-> 125,167)
• Вследствие ограничений технологии производства ЖКД
возможно наличие на экране ЖКД видеомонитора
маленьких ярких или темных точек. Однако это не
является неполадкой и не влияет на записанное
изображение.
45) Крышка кассетного отсека (-> 124)
46) Держатель кассеты (-> 124)
47) Гнездо штатива
• Используется для монтажа видеокамеры на
факультативный штатив.
119
