Подсоединения
В этом разделе показано, как подсоединить ВКМ к антенне, телевизору и т.д.
Если ВКМ включен после распаковки и
подсоединения антенного кабеля и сетевого
шнура, то режим автоматической настройки
после включения начинается автоматически.

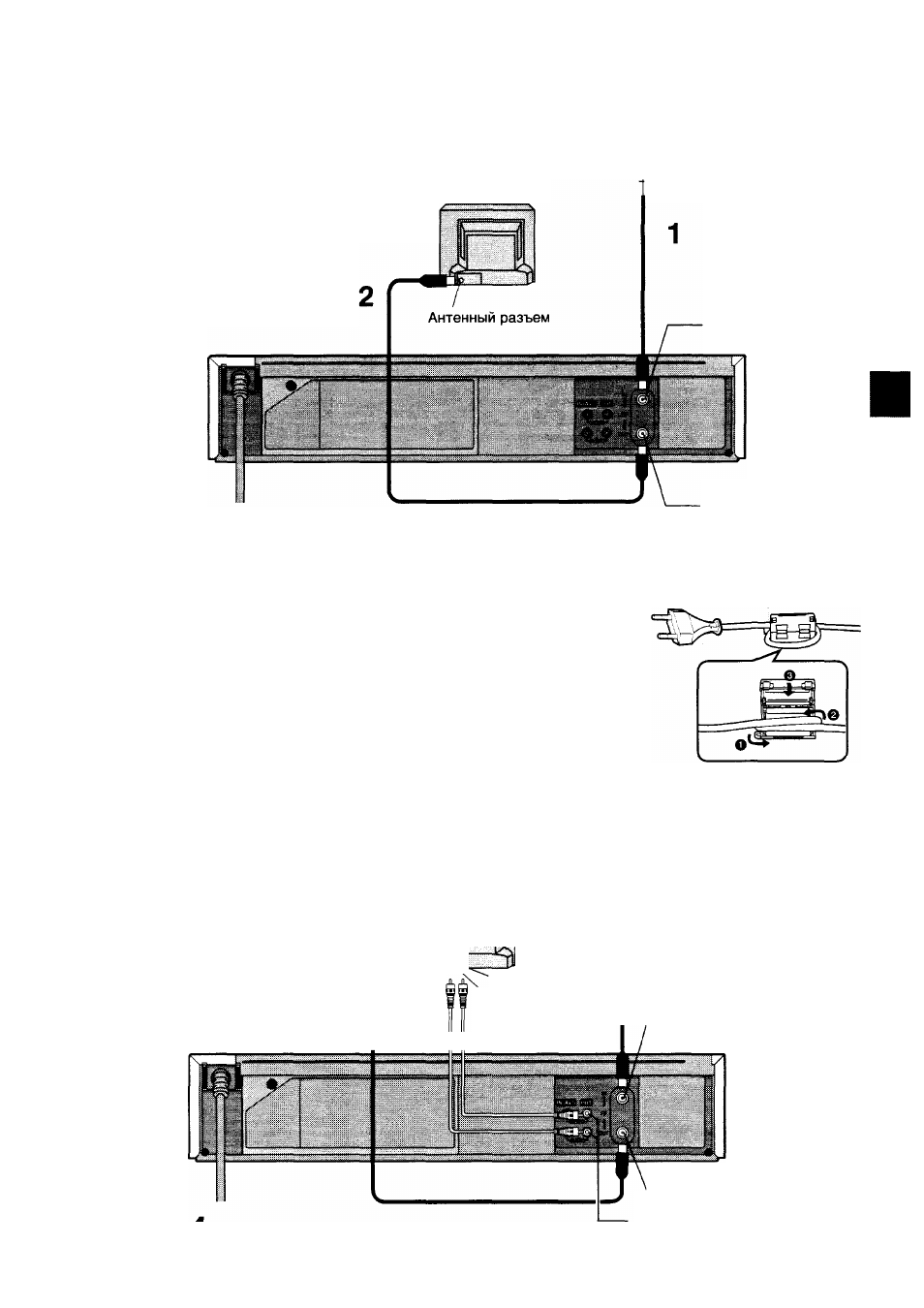

Основные подсоединения
Следующие подсоединения требуются
для записи и воспроизведения
видеокассеты через ТВ.
Телевизор
(не поставляется)
Антенна (не поставляется)
К сети питания
Антенное входное
гнездо ф
Антенное выходное
гнездо ф
30—50 mm
о
Важная информация
С целью предотвращения электромагнитных помех от источника питания
установите дополнительный зажимной фильтр на сетевой шнур питания
переменного тока, как показано на рисунке справа.
•
• После продевания сетевого шнура питания переменного тока через
зажимной фильтр и обматывании его вокруг один раз закройте
зажимной фильтр до тех пор, пока он не защелкнется на месте.
Подсоединение к ТВ, используя аудио/видео входные гнезда
Установите РЧ выходной канал ВКМ в
положение “— ” (RF OFF), если ВКМ
подсоединен к ТВ через аудио/видео
кабель.
(См. стр. 8.)
Телевизор
(не поставляется)
Антенный
разъем ^
Антенна (не поставляется)
1
ВИДЕО ВХ
АУДИО ВХ
3
(не поставляется)
. Антенное входное
гнездо ф
К сети питания
__ Антенное выходное
гнездо ф
ВИДЕО ВЫХ ф/АУДИО ВЫХ ф
