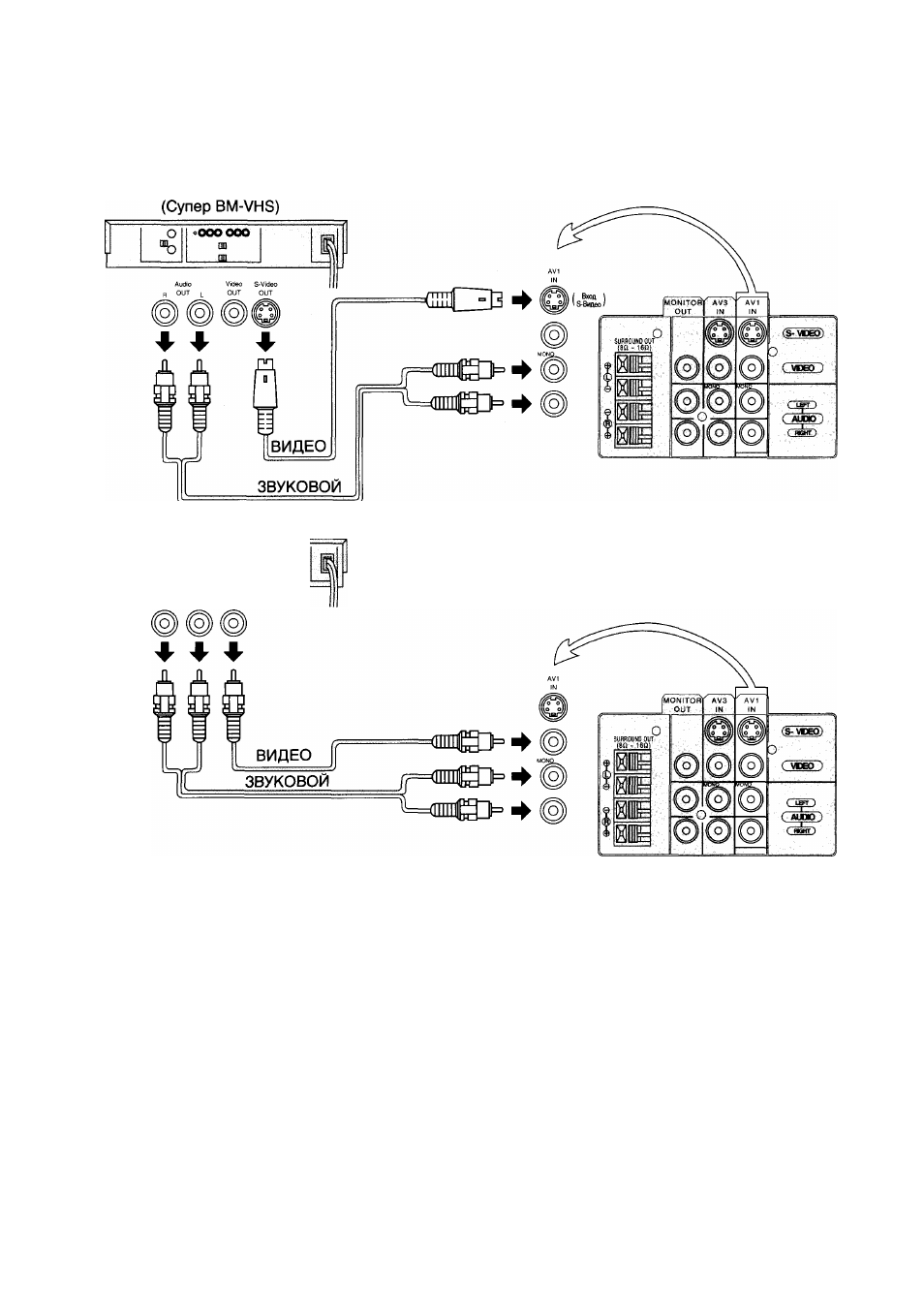

Как соединить входные аудио-видео клеммы “AV1, 2 или 3”.
(BM-VHS)
о
“Ь
оОООООО
ш
___ ш___
Audio
Video
р OUT L
OUT
I
Примечание;
(1) Когда выбран режим AV1, AV2 или AV3 и к соответствующим клеммам не поступает видео сигнал, цвет
экрана телевизора изменится. (Это возникает только в случаях, когда функция Синечёрное включена,
обратитесь за подробностями к стр. 38 и 39.)
(2) Когда кабель S-Видео соеден с терминалом S-Видео, то звуковой и видео входы автоматически
отключатся для данного AB режима.
(3) Когда используется монозвуковой ВМ, то необходимо подсоеденить монозвуковой кабель к звуковому
терминалу “L” (Левый).
(4) Возможны подобные соединения в положениях входных терминалов AV1, AV2 и AV3.
Выбрать желаемое положение AB входа нажатием кнопки TV/AV. (см. стр. 27)
8 (Разделитель) Видеотерминала
Терминал В-Видео на данном устройстве является разделительным терминалом сигнала яркости (V) и
цветности (С), который поддерживает совместимость видеозаписей с широкоформатным ТВ.
Соединение создано таким образом, что приоритет отдается видео В-, когда входной терминал В
видео и входной терминал видео подсоединены одновременно. Поэтому для видео видео входа не
требуется соединения. Также, при подсоединении, одновременно соединить и звуковой режим.
