Подсоединения оборудования
Соединительный стерео кабель
Белый (I)
Красный (Р)
Соединительный видео кабель
Соединительный кабель S-Video
---------------------
Оптико-волоконный кабель
Коаксиальный кабель
оОШ-------------- ì=>
Примечание
Не перегибайте оптико-волоконный кабель.
Перед выполнением любых подсоединений выключите все компоненты.
Используйте цифровое соединение, чтобы наслаждаться режимом Dolby
Digital или DTS и записывать цифровые источники стр. 10).
Используйте
аналоговое соединение для прослушивания источников,
которые не могут быть декодированы на этом аппарате, и для записи
аналоговых источников стр. 10 и 17).
Изменение установок цифрового входа
Вы можете изменить установки входа для
цифровых
разъемов, если требуется.
Проверьте, какое оборудование Вы
подсоединили к разъемам, затем измените
установки (-► стр. 8 и 9).

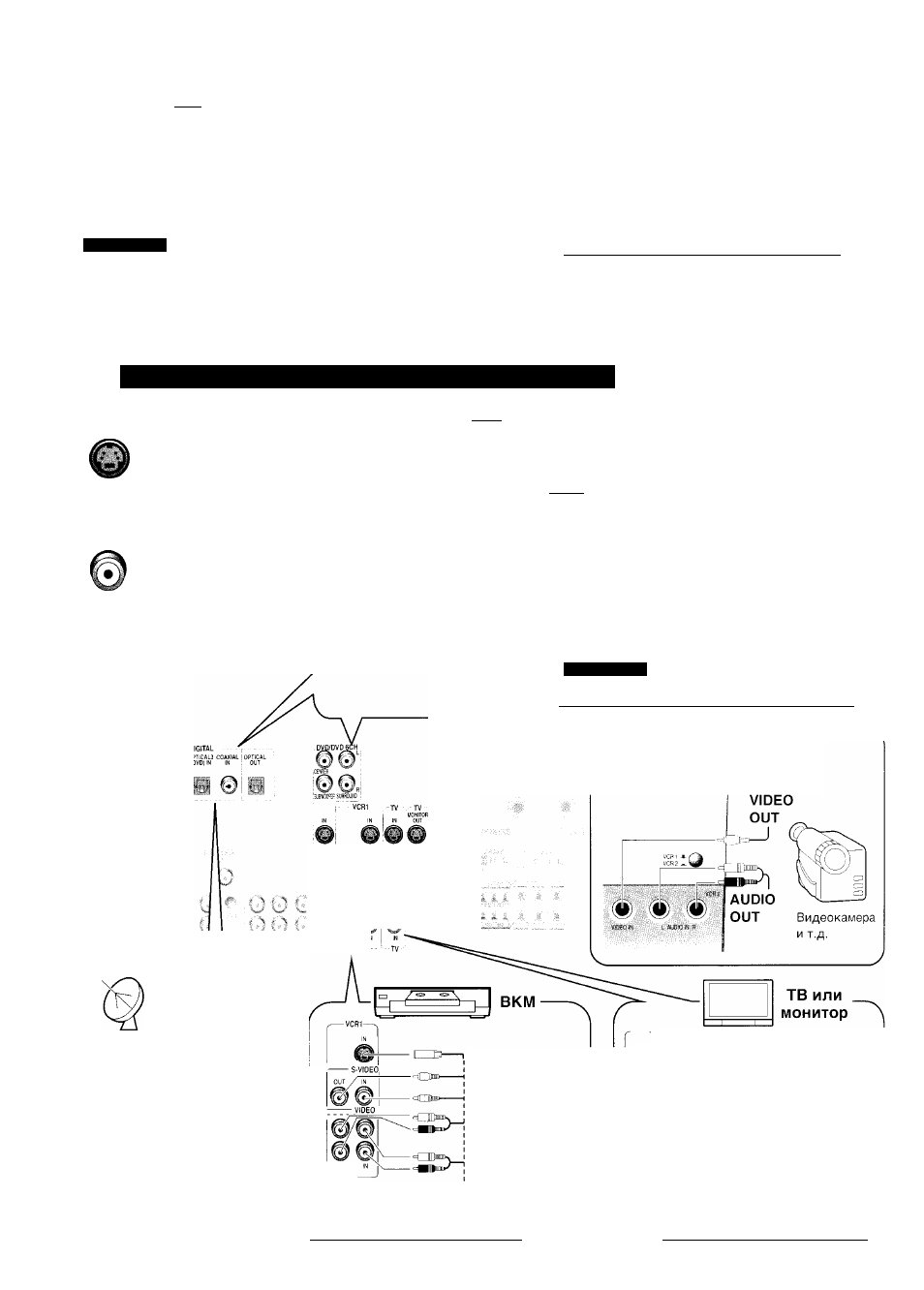

ТВ, ВКМ и проигрыватель цифровых видеодисков
Видео разъемы---------- n
S-VIDEO
Используйте это
соединение для получения
более хорошего качества
изображения, чем при
использовании разъемов
VIDEO.
VIDEO
Это наиболее обычное
видео соединение.
'Входной видеосигнал может
быть вновь выведен только
через разъем того же типа.
^ — Ç) Проигрыватель цифровых видеодисков
OPTICAL! 0PT1CAL2 0PTICAL3 COAXIAL
(CD) IN (TV) IN (DVD) IN IN
SWOOFER^bJHHUUnu j
или :
DIGITAL AUDIO OUT
D™VD6CH
FRONT
'DVD
AUDIO OUT
(SURROUND L, R)
AUDIO OUT
(CENTER, SUBWOOFER)
S-VIDEO OUT
VIDEO OUT
AUDIO OUT
(FRONT L, R)
Примечание
Подсоедините к FRONT L, R, если Ваш проигрыватель
цифровых видеодисков не имеет 6-канального выходау
- - S-VIDEO '
IN I OUT IN IN OUT ,
f?s fTs as r?i
I I I
' i?\ R
FRONT OUT
DVD - VCR1
Подсоединение к разъемам
VCR 2 на передней панели
Спутниковый
тюнер и т.д, ^
|П| или
i t
DIGITAL OUT
S-VIDEO OUT
VIDEO IN
VIDEO OUT
AUDIO IN
AUDIO OUT
OUT
VCR1-
Возможно также
подсоединение
21-штырькового
У^соединительного кабеля SCART.
•TV~Y"TV-
MÛNITOR
IN I OUT
m
S-VIDEO OUT
S-VIDEO IN
VIDEO IN
VIDEO OUT
AUDIO OUT
Возможно также
подсоединение
21-штырькового
соединительного кабеля SCART.^
