32 РУКОВОДСТВО ПО УСТАНОВКЕ SCHER-KHAN VEGAS 41
пор, пока багажник не будет вновь закрыт. После этого через 15 секунд
данный вход и датчик удара будут взяты на охрану.
Система позволяет произвести постановку в режим охраны с обходом
неисправного датчика багажника. В этом случае концевой датчик
багажника будет взят на охрану, как только он будет разомкнут.
Установите концевой датчик в багажнике автомобиля и подключите к
нему серый/чёрный провод. Возможно подключение данного провода
к штатному датчику открытия багажника, если он установлен. Если
данный датчик управляет включением освещения багажника только

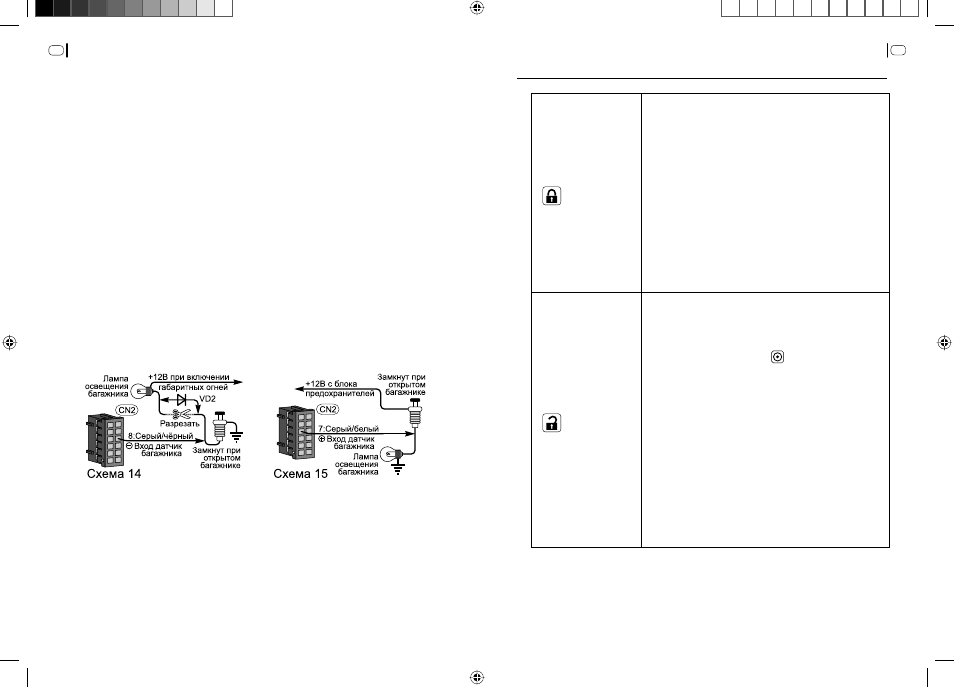

при включенных габаритных огнях, то необходимо применить диодную
развязку (см. схему 14, стр. 32). Могут быть использованы любые диоды с
максимальным прямым током 1А зарубежного производства, типа 1N4000-
1N4007, или российские аналоги КД243А-КД243Ж. Если датчик управляет
включением освещения багажника независимо от того, включены
габаритные огни или нет, то применять диодную развязку не нужно.
Примечание:
Серый/черный и серый/белый провода в разъеме CN2 имеют
идентичные функции. Для правильной работы необходимо
подключение одного из них.
9. Красный провод: положительный вход «датчик дверей»
Когда система находится в режиме охраны, замыкание красного провода на
+12В вызывает мгновенный переход системы в режим тревоги.
Подключите красный провод к общему проводу, соединяющему концевые
выключатели дверей автомобиля или к лампе освещения салона. При
наличии в автомобиле функции задержки выключения салонного света
(если используются варианты подключения, показанные на схемах 13 и 17,
см. стр. 28, 34), необходимо правильно выбрать одно из значений
ФУНКЦИИ КНОПОК БРЕЛОКА
– 0.5 сек.
•Постановка на охрану. Подтверждается
короткими сигналами сирены и вспышками
аварийной сигнализации (один сигнал – при
закрытых дверях, капоте и багажнике, три
сигнала – не закрыта дверь, четыре сигнала – не
закрыт багажник, пять сигналов – не закрыт
капот)
•Режим поиска автомобиля – в режиме охраны
(5 коротких сигналов сирены, 10 вспышек
аварийной сигнализации)
•Запирание ЦЗ – если зажигание включено, а
двигатель не заведен, а также в режиме VALET
•Прекращение режима тревоги (или режима
ПАНИКА)
– 0.5 сек.
•Снятие системы с охраны. Подтверждается
короткими сигналами сирены и вспышками
аварийной сигнализации (два сигнала). Сигналов
сирены не последует, если система поставлена на
охрану нажатием кнопки
•Отпирание дверей пассажиров (при
повторном нажатии после снятия с охраны, если
используется опция приоритетного отпирания
двери водителя)
•Отключение пассивного режима JackStop™
«защита от захвата» до следующего снятия
системы с охраны. Возможно только на этапе
отсчета времени до начала предупредительных
сигналов
•Отпирание ЦЗ – если зажигание включено и
двигатель не заведен, а также в режиме VALET
•Прекращение режима тревоги (или режима
ПАНИКА)
