Подъемная подушка VETTER, 1,0 бар
Страница 5/15
Поэтому подъемные подушки на 1,0 бар используются в виде
указанного ниже комплекта:
2 подъемные подушки с одинаковыми конструкцией и
размером
2 шланга для наполнения длиной 5 либо 10 м
1 блок управления подачей воздуха на 1 бар с системой
контроля присутствия оператора
1 редуктор на 200/300 бар
В данный комплект также входит соответствующая сумка и 1
ремкомплект. Требования к подъемным подушкам на 1,0 бар
регламентированы стандартом DIN EN 13731. В соответствии
с прежним стандартом DIN подъемные подушки назывались
ПНЕВМАТИЧЕСКИМИ ПОДЪЕМНИКАМИ со следующими
типовыми обозначениями:
Типы пневматических подъемников согласно ч. 1 DIN 14152
Обозначение по DIN Боковая стенка Минимальное подъемное
усилие/кН
LH 10 S
Да
10
LH 20 S
Да
20
LH 30 S
Да
30
LH 50 S
Да
50
LH 10
Нет
10
LH 20
Нет
20
При этом перечисленные ниже подъемные подушки
соответствуют следующим обозначениям по стандарту:
Обозначение по стандарту Подъемные подушки Vetter, 1,0 бар
LH 10 S
1/6
LH 20 S
1/9
LH 30 S
1/13
LH 50 S
1/23
По желанию в виде специальных подушек могут поставляться
пневматические подъемники или подъемные подушки без
боковой стенки. В отличие от ч. 1 отмененного национального
стандарта DIN 14152 в европейском стандарте DIN EN 13731
закреплены следующие требования к органу управления:
5.2.4.6 Если оператор отпускает управляющий элемент
органа
управления, то этот элемент должен сразу и
автоматически возвращаться в «нейтральное» положение.
Данное требование стандарта означает, что наличие так
называемой системы контроля присутствия оператора
является обязательным.

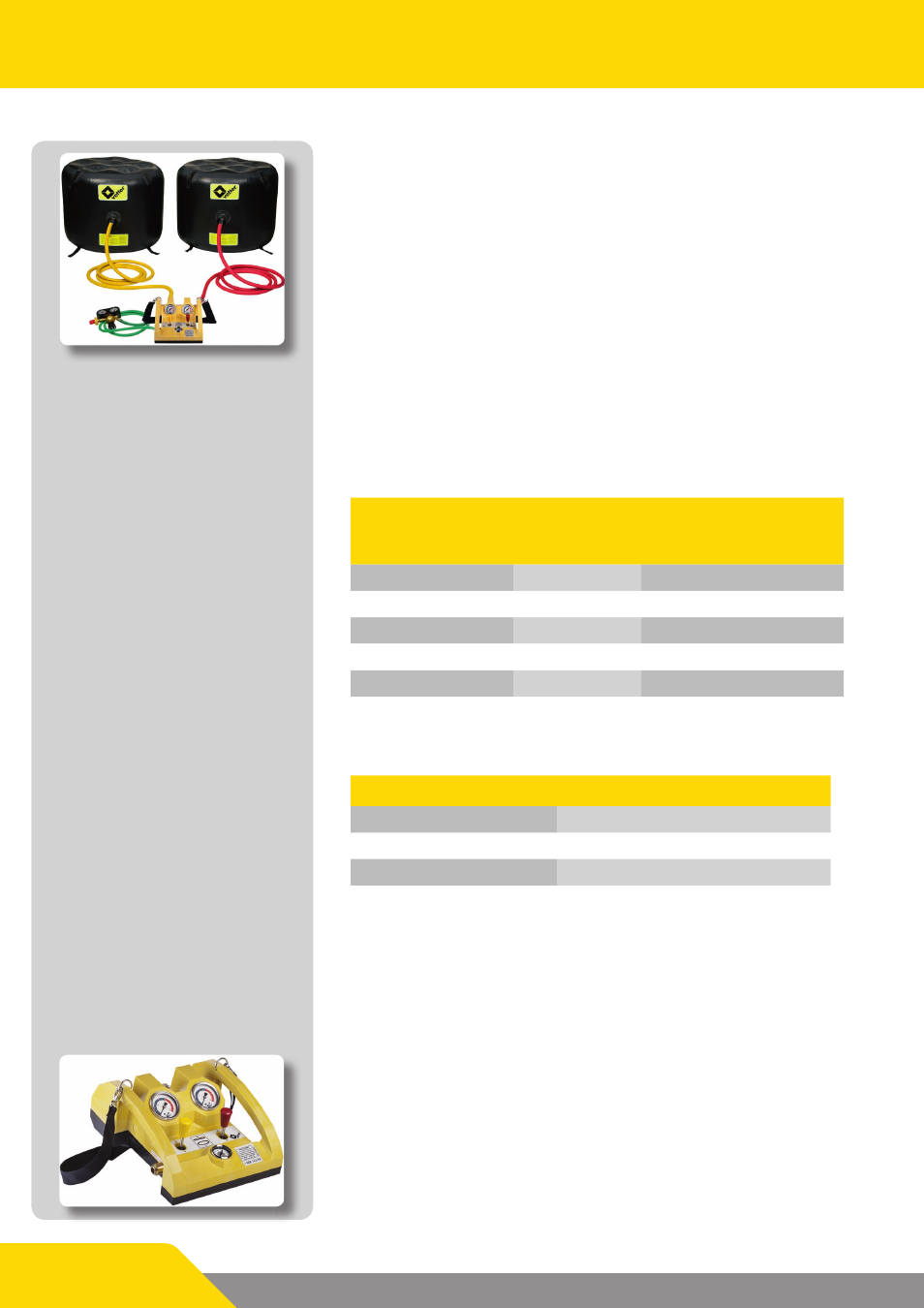

(Изображение: блок управления подачей воздуха, 1 бар, с
системой контроля присутствия оператора)
