Prology VX-1500 © 2004 Saturn High-Tech, Inc., USA 5
Подключение проводов монитора
1. Кабель с фиолетовым разъемом mini-DIN на 8 контактов служит для подключения питания монитора
и источника видеосигналов:
Красный провод +12
В или +24 В постоянного тока
Черный провод "масса"
Желтый разъем RCA с надписью "Video1" цепь видеосигнала A/V входа №1
Красный разъем RCA с надписью "Audio R1" цепь аудиосигнала правого канала A/V входа №1
Белый разъем RCA с надписью "Audio L1"
цепь аудиосигнала левого канала A/V входа №1
Желтый разъем RCA с надписью "Video2" цепь видеосигнала A/V входа №2
Красный разъем RCA с надписью "Audio R2" цепь аудиосигнала правого канала A/V входа №2
Белый разъем RCA с надписью "Audio L2"
цепь аудиосигнала левого канала A/V входа №2
2. Две пары отдельных проводов служат для подключения питания ламп потолочной консоли:
Красный провод +12
В постоянного тока
Черный провод "масса"
Открывание монитора
1. Для того, чтобы опустить жидкокристаллический экран, сдвиньте кнопку его освобождения.
2. Опустите экран вниз, чтобы он занял положение, перпендикулярное корпусу монитора.
Закрывание монитора
Поднимите монитор за нижний край и уберите его внутрь потолочной консоли, чтобы монитор зафик-
сировался механизмом кнопки.

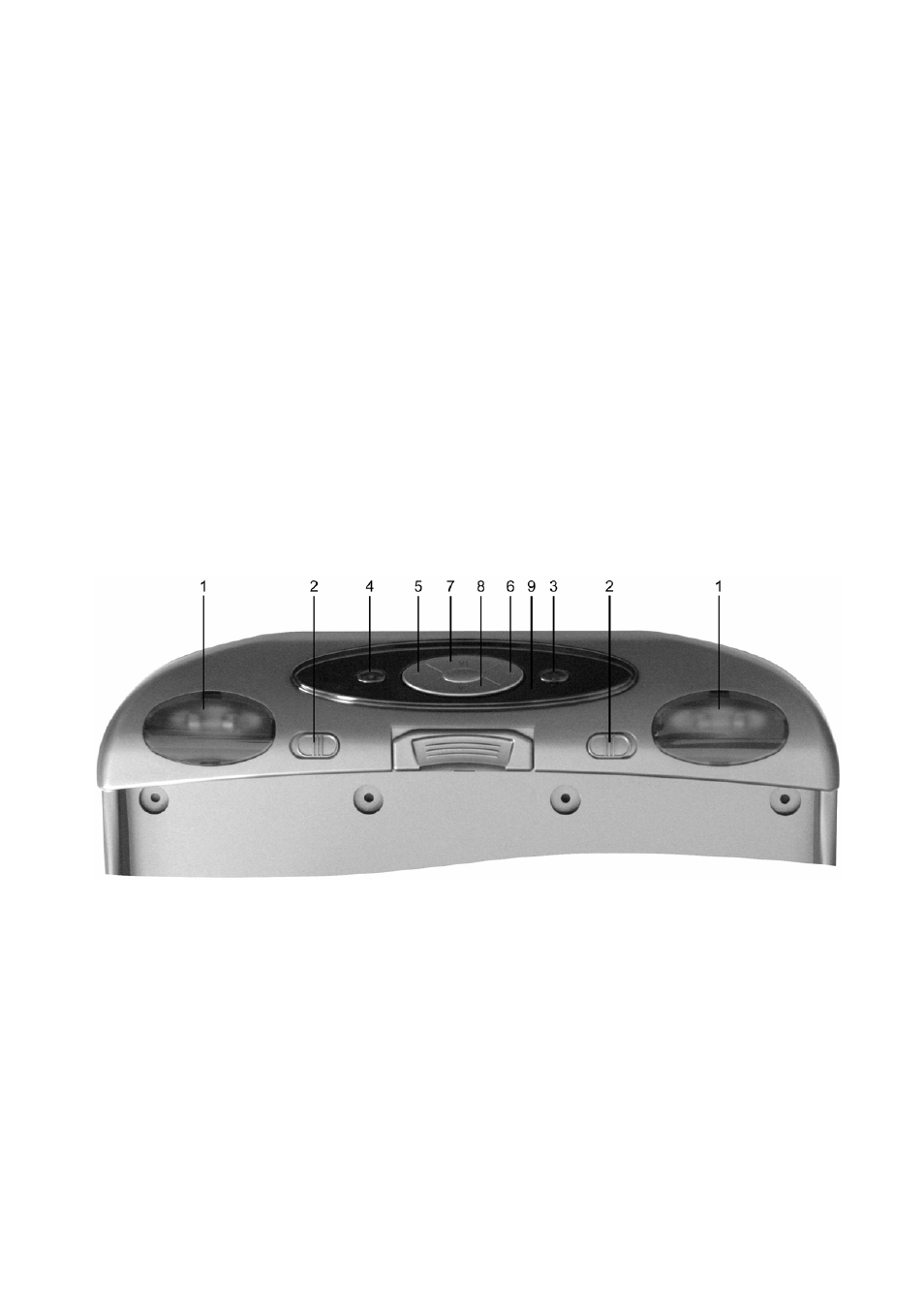

Элементы управления монитором и их функции
1. Лампы подсветки салона
2. Выключатели ламп подсветки салона
3. Кнопка включения и выключения монитора
4. Кнопка доступа к экранному меню
5. Кнопка уменьшения выбранного параметра изображения
6. Кнопка увеличения выбранного параметра изображения
7. Кнопка выбора A/V входа №1
8. Кнопка выбора A/V входа №2
9. Окно приемника сигналов дистанционного управления и передатчика инфракрасных сигналов на беспровод-
ные наушники
