3
Наименование Функция
(2) Порт флэш-накопителя
USB
Вставьте флэш-накопитель USB для записи аудио и
видео.
(3) Кнопка питания Включить камеру/перевести в режим ожидания.

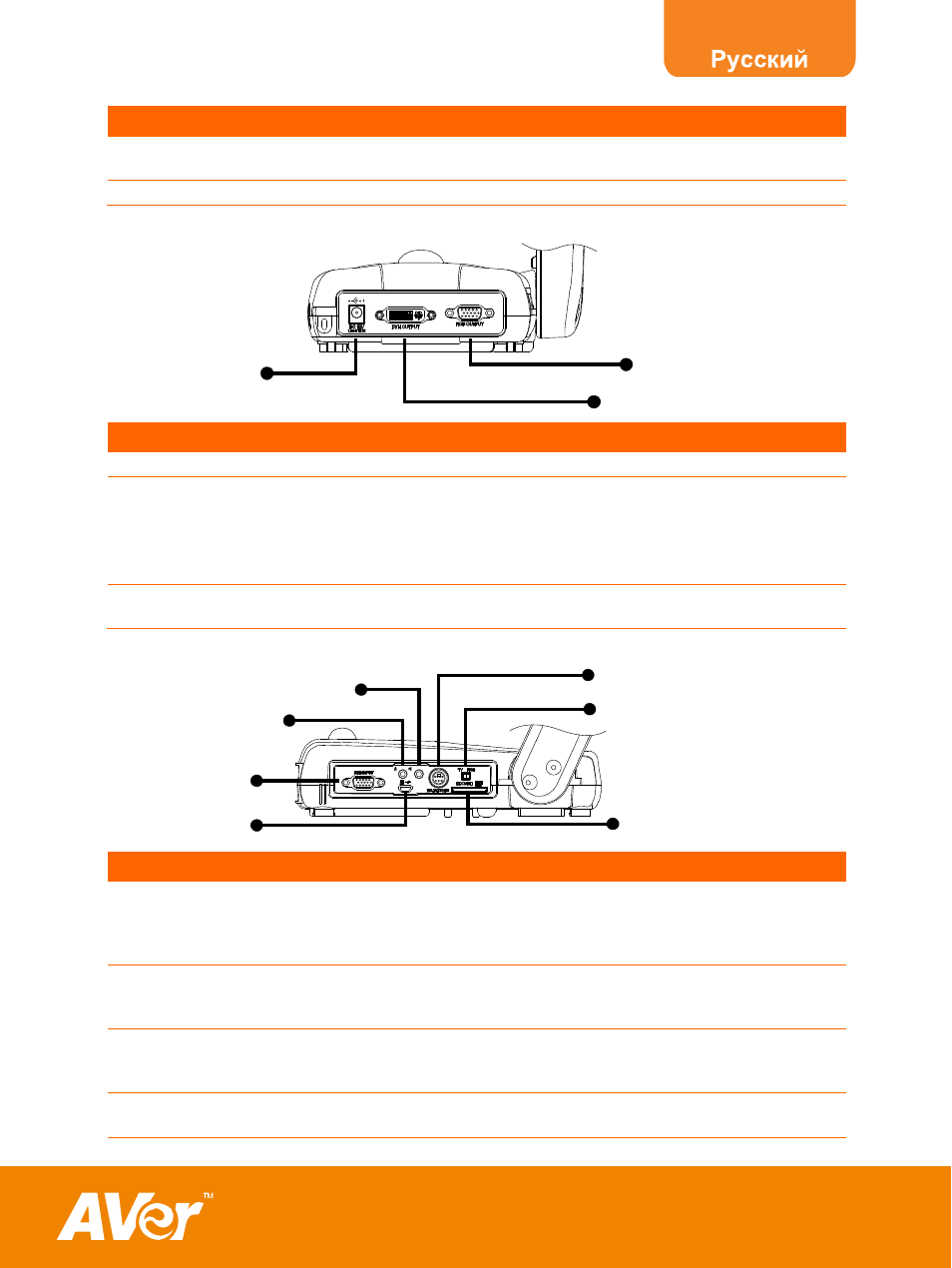

З З а а д д н н я я я я п п а а н н е е л л ь ь
(3)
(1)
(2)
(fig. 1.3)
Наименование Функция
(1) Порт DC12V
Подключите к разъему адаптер питания.
(2) Интегрированный
аналого-цифровой
выход DVI-I
Подключение AVerVision M50 к любому устройству
отображения с помощью DVI-кабеля.
Если устройство не поддерживает вход DVI- I, вы
сможете просматривать отснятый материал только в
режимах Камера и Просмотр.
(3) Разъем выходного
RGB-сигнала
Подключение AVerVision M50 к любому устройству
отображения с помощью RGB -кабеля.
Л Л е е в в а а я я п п а а н н е е л л ь ь
(1) (7)
(5)
(6)
(4)
(3)
(2)
(fig. 1.4)
Наименование Функция
(1) Разъем Mini USB
Подключение к USB-порту компьютера с помощью USB-
кабеля и использование AVerVision M50 в качестве USB-
камеры или перемещение записанных изображений и видео
из памяти камеры в компьютер и наоборот.
(2) Разъем входного
RGB-сигнала
Вход сигнала из компьютера или других источников и
передача его только на выходной порт RGB. Подключите этот
порт к выходному порту RGB/VGA компьютера.
(3) Разъем для
микрофона
Подключение микрофона с диаметром штекера 3,5 мм. При
подлючении в этот порт внешнего микрофона встроенный
микрофон будет отключен.
(4) Разъем для
наушников
Подключение колонок или наушников для воспроизведения
записанного аудио и видеоклипов.
