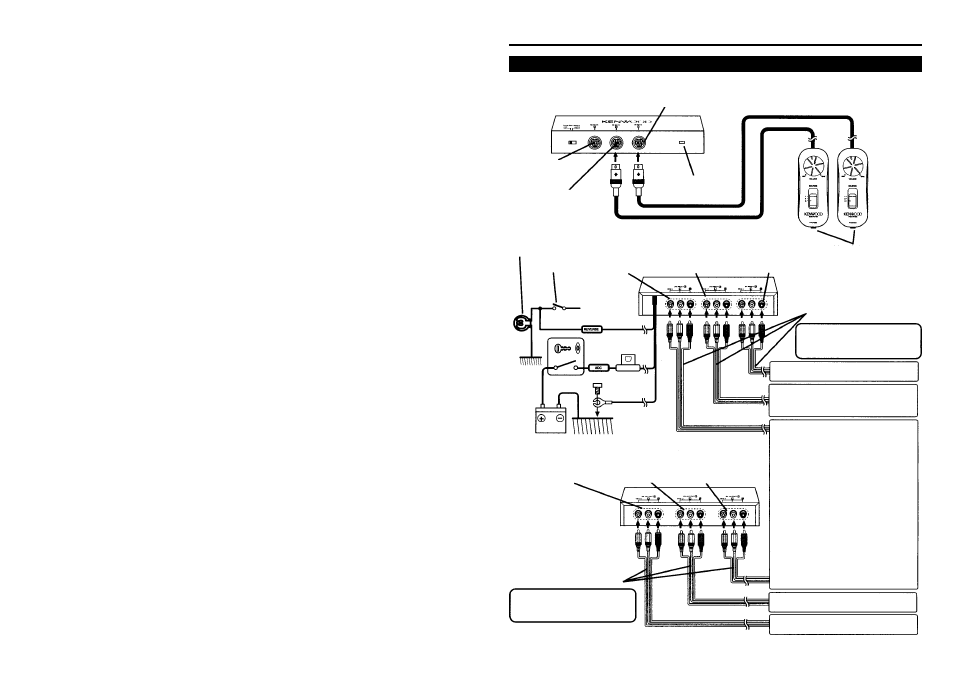

Подключение кабелей к гнездам (пример)
(Вид спереди)
Гнездо ДУ 1
Гнездо ДУ 3
Гнездо ДУ 2
Сетевой индикатор
ЗАМЕЧАНИЕ
При подключении к гнезду ДУ помните о том, что стрелка
на штекере должна быть вверху.
Пульт ДУ
Гнездо подключения
наушников
(Вид справа)
Лампа заднего хода
Переключ.заднего хода
Провод задн. хода (розовый)
Провод зажигания
(красный)
Предохранитель
Провод заземле-
ния (черный)
Аккумулятор
Аудио/
видеовход 1
Аудио/
видеовход 2
Аудио/
видеовход 3
Кабель типа RCA
Аудио/
видеовыход 1
Аудио/
видеовыход 2
Аудио/
видеовыход 3
Кабель типа RCA
(Вид слева)
Видеовыход (желтый)
Левый аудиовыход (белый)
Правый аудиовыход (красный)
Видеовход (желтый)
Левый аудиовход (белый)
Правый аудиовход (красный)
Камера заднего вида и т.д.
Видеомагнитофон, игровая приставка, DVD-
проигрыватель и т.д.
(AV-выход)
KVC-1000, VZ807P/N, LZ-800W, ТВ-тюнер и
т.д.
ЗАМЕЧАНИЕ
Подача выходного сигнала с AV OUTPUT1 на
вход TV TUNER при подключении TV TUNER к
входу AV INPUT1 позволяет Вам отображать
видеосигнал с входов AV INPUT2 è AV INPUT3
на экране монитора, подключенного к TV
TUNER.
(AV-вход)
Монитор (AV in) и т.д.
Монитор (AV in) и т.д.
