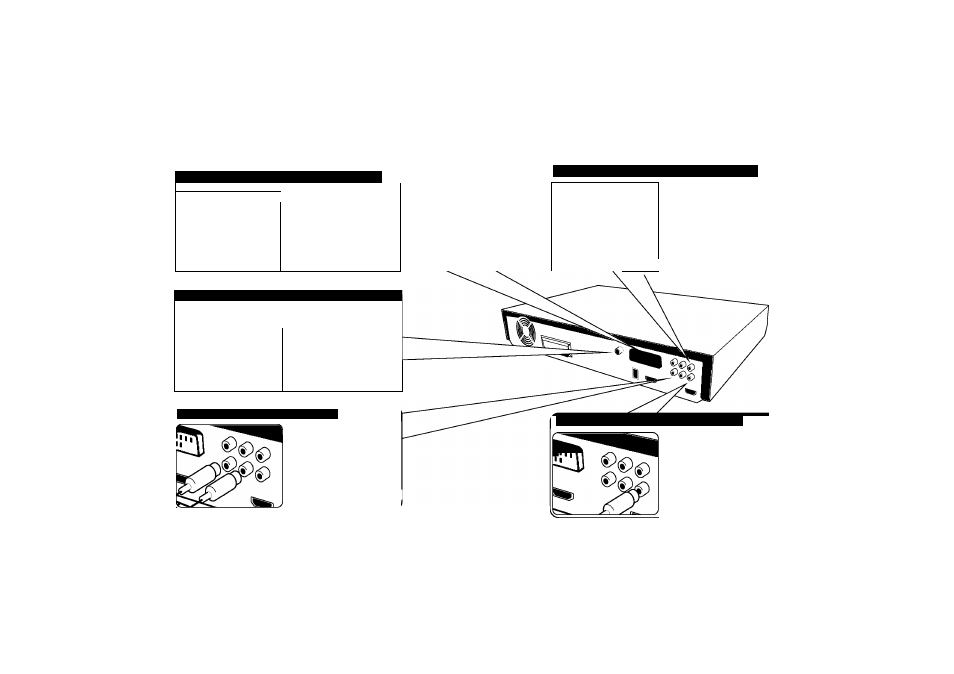

Подключение аппаратуры
a
Соедините кабелями гнезда вашего устройства и телевизора (плеера DVD или любого другого цифрового устройства).
Проверьте разъемы телевизора и выберите соединения
или в. Качество изображения улучшается от □ до в.
Подключение через гнездо ЗДЕСЬ ВСЕ ОК (И)
Подключение компонентного видеосигнала (B)
у"--------
£ТТ|^Щ
Соедините гнездо Вашего
блока "TO TV" и
соответствующее гнездо
телевизора кабелем SCART.
J
--------------- ->—_/
Подключение антенны радиоприемника FM
РМ - подключение антенны
диапазона РМ.
Наилучшее качество радиоприема
обеспечивается, когда два свободных
конца антенны располагаются на
одной горизонтальной линии.
У
Подключение входного аудиосигнала
Гнезда входного аудиосигнала
ресивера имеют цветовую
маркировку (красный цвет -
правый канал, белый цвет -
левый канал). Если телевизор
оборудован только одним
аудиовыходом (моно),
подключите к левому (белому)
аудиоразъему устройства.
b Подключите сетевой шнур к источнику питания.
Соедините гнезда выходного
компонентного видеосигнала
ресивера COMPONENT
VIDEO (PROGRESSIVE
SCAN) OUTPUT
соответствующими гнездами
телевизора кабелем Y PB PR.
Подключение через гнездо VIDEO OUT (И)
Соедините гнездо VIDEO
OUTPUT (MONITOR) этого
устройства с
соответствующим входными
гнездами телевизора кабелем
видеосигнала.
I
5
