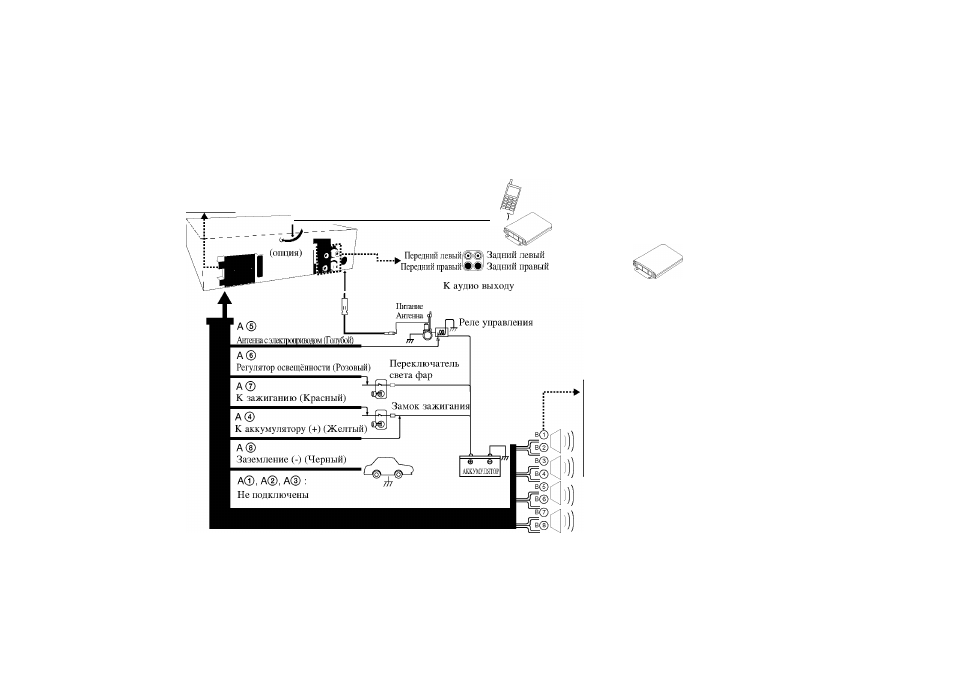

Схема подключения
Перед подключением удостоверьтесь, что переключатель зажигания находится в положении «выключено» и отключите клемму аккумулятора, чтобы
предотвратить короткое замыкание.
@В®1®1®1
®|®В®В®1
®1®В®В®1
в
Приглушить телефон (оранжевый)
-Ддстанционное управление Вкл. (синий/белыи
Усилитель
(опция)
<Ш=г-|
р51гш>
-СЩ]йД Сгкцс»
К аудио входу
Усилитель
(опция)
В©. Фиолетовый: Правый задний +
В ®. Фиолетовый в черную полоску: Правый задний ■
В ®. Серый: Правый передний +
В®. Серый в черную полоску: Правый передний -
в
®. Белый: Левый передний +
в®. Белый в черную полоску: Левый передний -
в®. Зеленый : Задний левый +
в®. Зеленый в черную полоску: Задний левый -
Автомобильный СВ/МРЗ/\¥МА-ресивер
