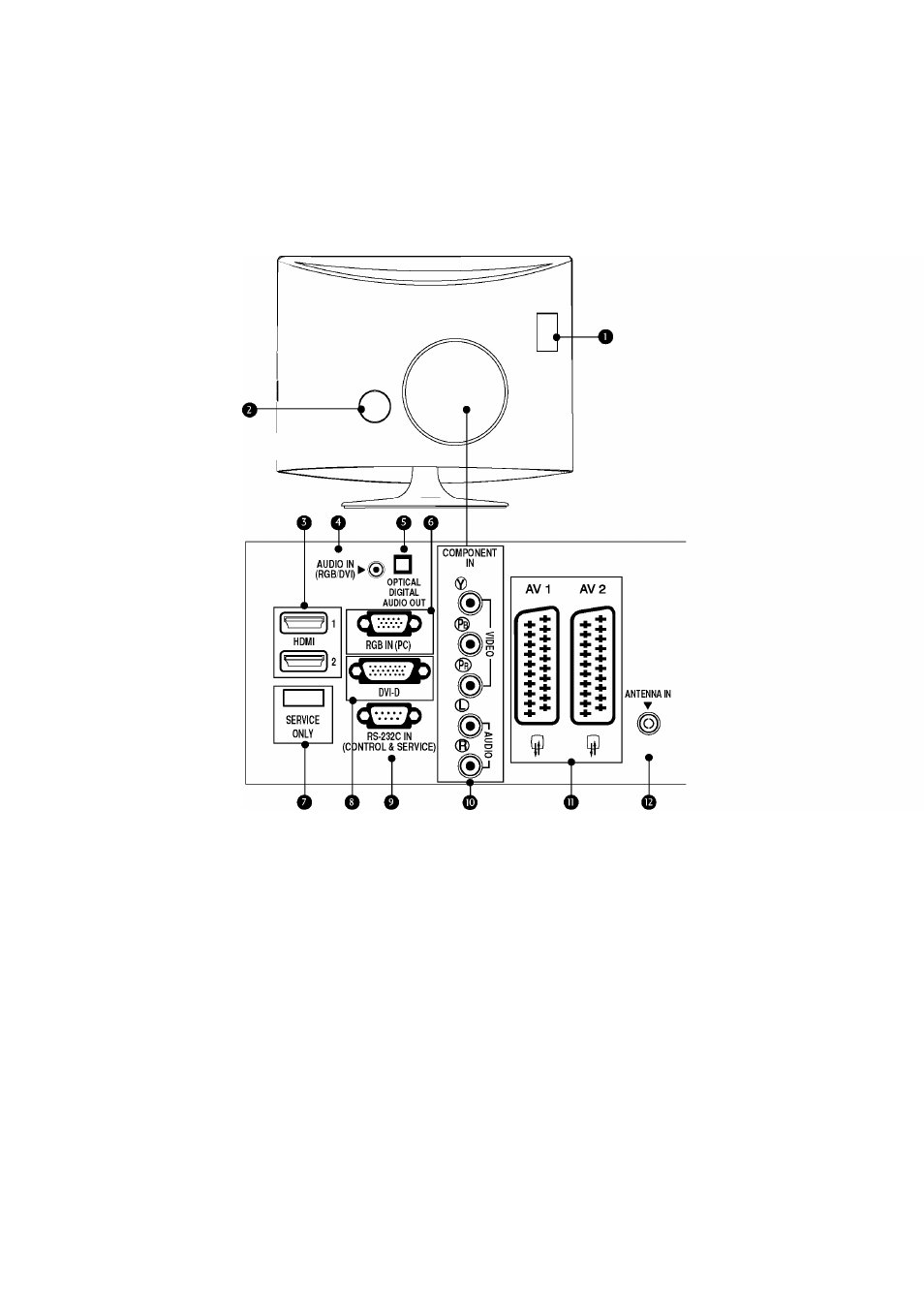

ИНФОРМАЦИЯ О ЗАДНЕЙ ПАНЕЛИ
■ Это упрощенное представление задней панели. Приведенное здесь представление может
отличаться от вашего устройства
ПОДГОТОВКА
О Разъем для карты PCMCIA
(Международная ассоциация карт памяти
для персональных компьютеров)
(Эта функция доступна не во всех странах.)
О
Разъем для кабеля питания
Данное Устройство работает на
переменном токе. Рабочее напряжение
приведено на странице с техническими
характеристиками. Не пытайтесь
использовать устройство на постоянном
токе.
О Входной порт HDMI
Подключите сигнал HDMI к разъему HDMI
IN.
Или подключите сигнал DVI (видео) к порту
HDMI с помощью кабеля DVI-HDMI.
О Вход аудиосигнала RGB/DVI
Подключите аудиовыход от ПК.
О
Оптический цифровой аудиовыход
Подключение цифрового аудиосигнала от
различных типов оборудования.
О ВХОД RGB(nK)
Подключите выход от ПК.
О
СЕРВИСНЫЙ ПОРТ
о Вход DVI-D
Подключите выход от ПК.
О Входной порт RS-232C
(
управлен
И
е
&
обслуживание
)
Подключите последовательный порт к
разъему RS-232C на компьютере.
ход компонентного сигнала (Component)
Для приема компонентного
аудио/видеосигнала от устройства.
Разъем Euro SCART (AV1/AV2)
Для приема сигнала от внешнего
устройства или передачи сигнала на
внешнее устройство с помощью кабелей
SCART.
Антенный вход
Для подключения внешней антенны.
2
