Настройка внешнего устройства управления

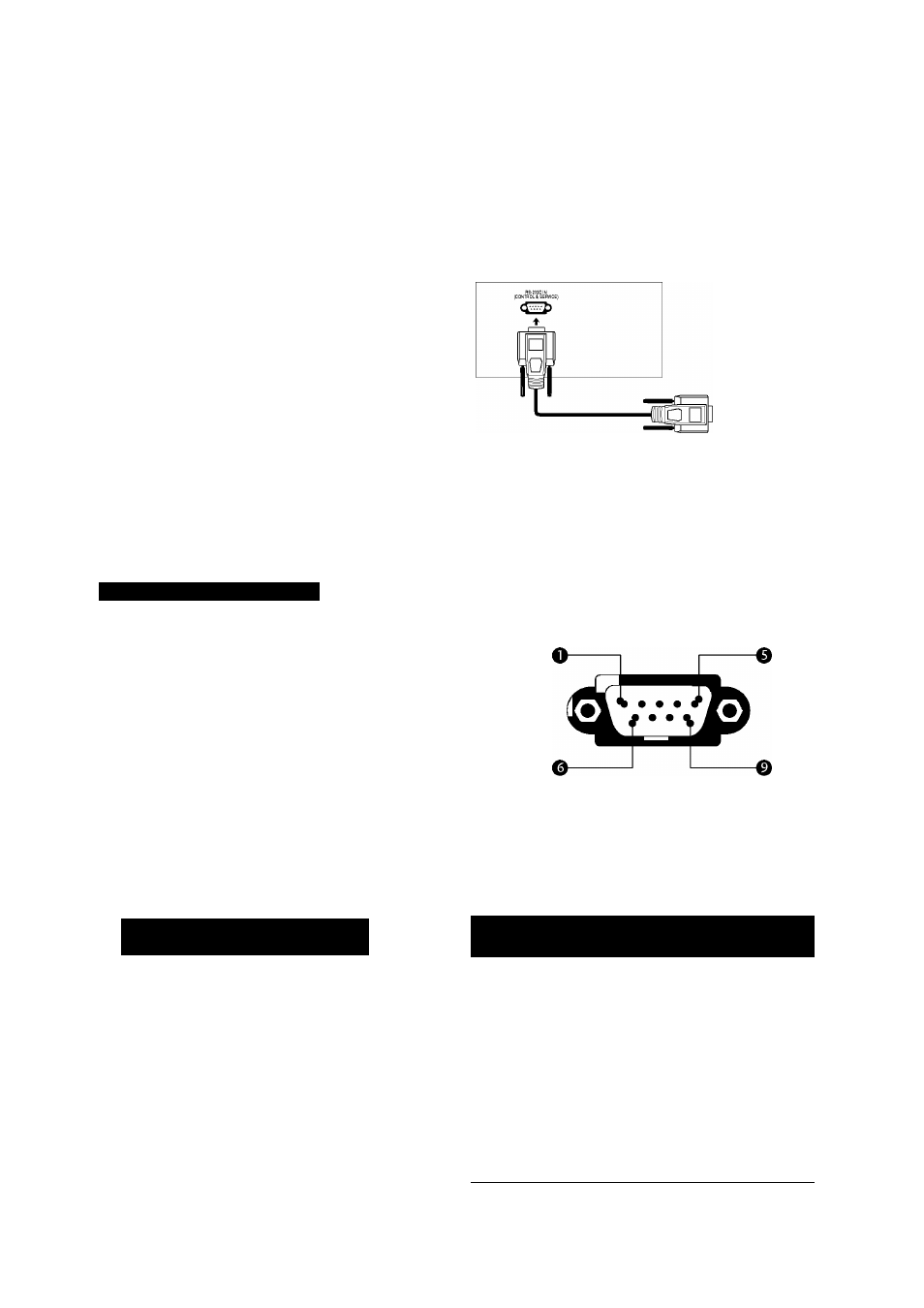

Установка RS-232C
Подключите входной разъем RS-232C к
внешнему устройству управления (например, к
компьютеру или системе контроля
аудио/видео) и управляйте функциями
телевизора извне.
Подключите последовательный порт
устройства управления к разъему RS-232C,
расположенному на задней панели телевизора.
Соединительный кабель RS-232C не входит в
комплект поставки телевизора.
ОРИЛОЖЕНИЕ
Тип разъема; 9-контактный, вилка D-Sub
Номер. Название контакта
1 Нет соединения
2 RXD (прием данных)
3 TXD (передача данных)
4 DTR (готовность терминала)
5 GND (земля)
6 DSR (готовность оборудования передачи данных)
7 RTS (готовность к передаче)
8 CTS (готовность к приему)
9 Нет соединения
т
Конфигурации RS-232C
7-проводные конфигурации
(стандартный кабель RS-232C)
RXD
TXD
GND
DTR
DSR
RTS
CTS
PC
2
3
5 •­
4 •­
6 •­
7 •­
8 •-
TV
3
2
5
-• 6
-• 4
-• 8
-• 7
TXD
RXD
GND
DSR
DTR
CTS
RTS
D-Sub 9 D-Sub 9
3-проводные конфигурации
(нестандартный кабель)
PC TV
RXD 2 •-------- -------• 3 TXD
TXD 3 •-------- -------• 2 RXD
GND 5 •-------- -------• 5 GND
DTR 4 6 DTR
DSR 6 4 DSR
RTS 7 7 RTS
CTS 8 8 CTS
D-Sub 9 D-Sub 9
88
