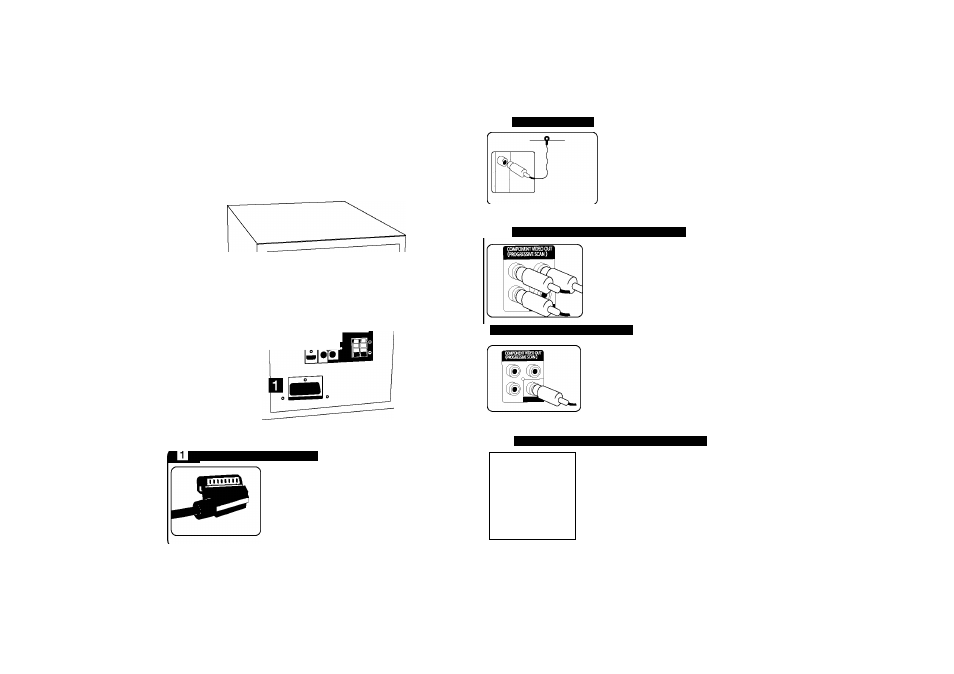

Подключение прибора
Соедините гнезда на Вашем блоке и телевизоре (цифровом устройстве и т.д.),
используя кабели. Сверьте гнезда для подключения, как указано ниже.
Качество изображения улучшается при переходе от подключения через Видео
выход (Video out) к подключению раздельного видеосигнала (Component video).
Подключение FM
РМ - Подключите ЕМ антенну.
Для получения наилучшего приема два
свободных конца антенны должны быть
расположены горизонтально по прямой.
Подключение раздельного видеосигнала
Соедините гнезда ВЫХОДА РАЗДЕЛЬНОГО
ВИДЕОСИГНАЛА (ПРОГРЕССИВНАЯ
ПОСТРОЧНАЯ РАЗВЕРТКА) на блоке и
соответствующие входные гнезда на Вашем
телевизоре, используя кабель У РВ РК.
Подключение через Видео Выход
Соедините гнездо ВИДЕО ВЫХОД (MONITOR) на
блоке с соответствующим входным гнездом на
Вашем телевизоре, используя видеокабель.
Подключение акустических колонок к блоку.
Подключение через SCART
Соедините гнездо TO TV блока и Ваш телевизор,
используя SCART-кабель (с 21-контактным
разъемом). Вы можете использовать Ваш блок для
воспроизведения звука от внешнего источника.
Нажмите несколько раз FUNC.(ФУHKЦИЯ) для
выбора TV-AUDIO (ТВ-АУДМО).
/•
1
1 \
✓ ’ •
)
>
Подключите черный конец каждого провода к
точкам подключения, обозначенным - (минус), а
другой конец к точкам подключения,
обозначенным + (плюс).
Для подключения кабеля каждой акустической
колонки нажмите на пластмассовую лапку, чтобы
открыть соединительную клемму на задней стенке
акустической колонки. Вставьте провод и
отпустите лапку.
