Подключение прибора - дополнительно

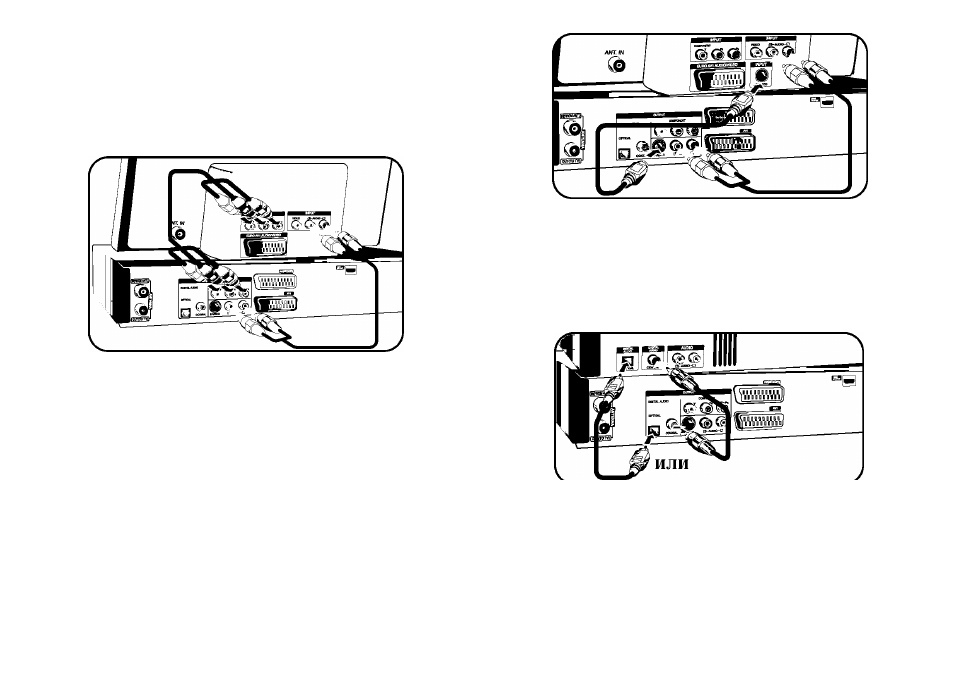

Компонентное соединение
Подключите один конец компонентного кабеля (Y PB PR) к разъему
COMPONENT OUTPUT на приборе, а другой конец к разъему COMPONENT
INPUT вашего телевизора. Подключите одни концы аудио-кабелей (красный и
белый) к разъему аналогового AUDIO OUTPUT прибора, а другие концы к
разъему AUDIO INPUT вашего телевизора.
Подключение цифрового аудио
Подключение к усилителю/ресиверу, декодеру Dolby Digital/MPEG/DTS или
другому оборудованию с цифровым выходом.
Подключите один конец цифрового аудио-кабеля (COAXIAL или OPTICAL) к
прибору, а другой конец к разъему цифрового аудио входа (COAXIAL или
OPTICAL) вашего усилителя.
Если у вас телевизор высокой четкости или телевизор типа «digital ready», то вы
можете воспользоваться преимуществом выхода прогрессивного сканирования
для достижения максимально высокого видео разрешения. Если ваш телевизор
не поддерживает формат Прогрессивного сканирования (Progressive Scan),
изображение может смешиваться с прогрессивным сигналом. Установите
разрешение 576p с помощью кнопки REC. на передней панели, чтобы обеспечить
прием прогрессивного сигнала.
Подключение S-Video
Подключите один конец кабеля к разъему S-VIDEO OUTPUT на приборе, а
другой конец к разъему S-VIDEO INPUT вашего телевизора.
Подключите одни концы аудио-кабелей (красный и белый) к разъему
аналогового сигнала AUDIO OUTPUT прибора, а другие концы к разъему
AUDIO INPUT вашего телевизора (см. компонентное подключение слева).
Цей декодер не виконуе внутр1шн€ (2-канальне) декодування звуково! дор¥жки DTS.
Для в¥дтворення багатоканального просторового звуку DTS сл¥д п¥дключити
рекордер до ресивера, що п1д^риму€ DTS, за допомогою одного з цифрових
ауд1овиход¥в рекордера
(io)
