Монтаж
В
Акустические системы снимаются со стоек.

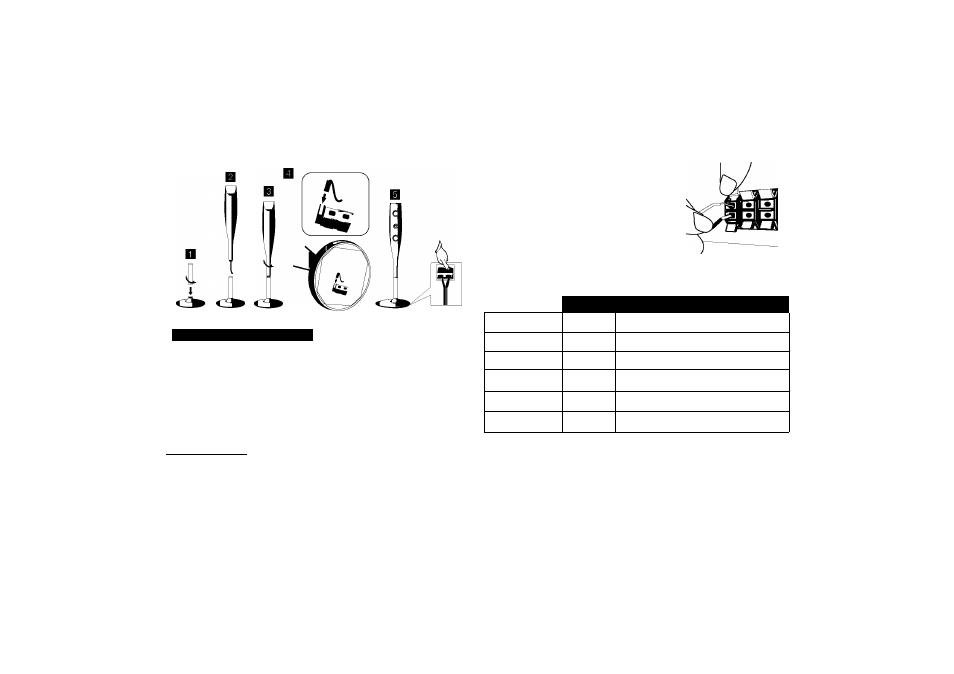

Сборка акустических систем
1 Закрепите стойку на основании путем ее поворота.
2 Протяните соединительный кабель через отверстие в стойке.
3 Закрепите громкоговоритель на стойке путем поворота
громкоговорителя.
4 Подключите громкоговоритель к основанию с помощью
соединительного кабеля.
5
Подсоедините кабель громкоговорителя к соответствующим клеммам
^ громкоговорителя,___________________________________________________ ^
Подключение акустических систем к БУБ-ресиверу
В в комплект поставки входит шесть кабелей акустических систем.
Каждый кабель маркируется цветной полосой с каждого конца и
подключает одну из шести акустических колонок к ПУП-ресиверу.
Подключение проводов к БУБ-ресиверу
Для подключения кабеля к ПУП-ресиверу нажмите на пластиковый
язычок, чтобы открыть терминал подключения. Вставьте провод и
отпустите язычок.
Для каждого из проводов подключите
черный конец к терминалу,
отмеченному значком «-» (минус), а
другой конец к терминалу, отмеченному
значком «+» (плюс).
Подключение проводов к акустическим системам
Подключение каждого провода производится в соответствии с цветовой
маркировкой.
Акустическая
система
Расположение
REAR R
Серый
Справа за вашей спиной
FRONTR
Красный
Справа от экрана перед вами
CENTER
Зеленый
Над экраном, непосредственно перед вами
SUB WOOFER
Оранжевый
Можно расположить в любом месте перед
собой.
REAR L
Синий
Слева за вашей спиной
FRONTL
Белый
Слева от экрана перед вами
Чтобы подключить кабель к акустическим системам, нажимайте
пластмассовую площадку контакта на основании каждой акустической
системы, размыкая контакт. Затем вставьте провод и отпустите площадку.
Соблюдайте осторожность в отношении нижеперечисленного
• Следите, чтобы дети не помещали свои руки или какие-либо предметы в
отверстие фазоинвертора* * акустической системы.
*Фазоинвертор акустической системы : Отверстие для воспроизведения
насыщенного баса на корпусе акустической системы.
• Используйте задний динамик на расстоянии не ближе 30см от экрана
телевизора или монитора
