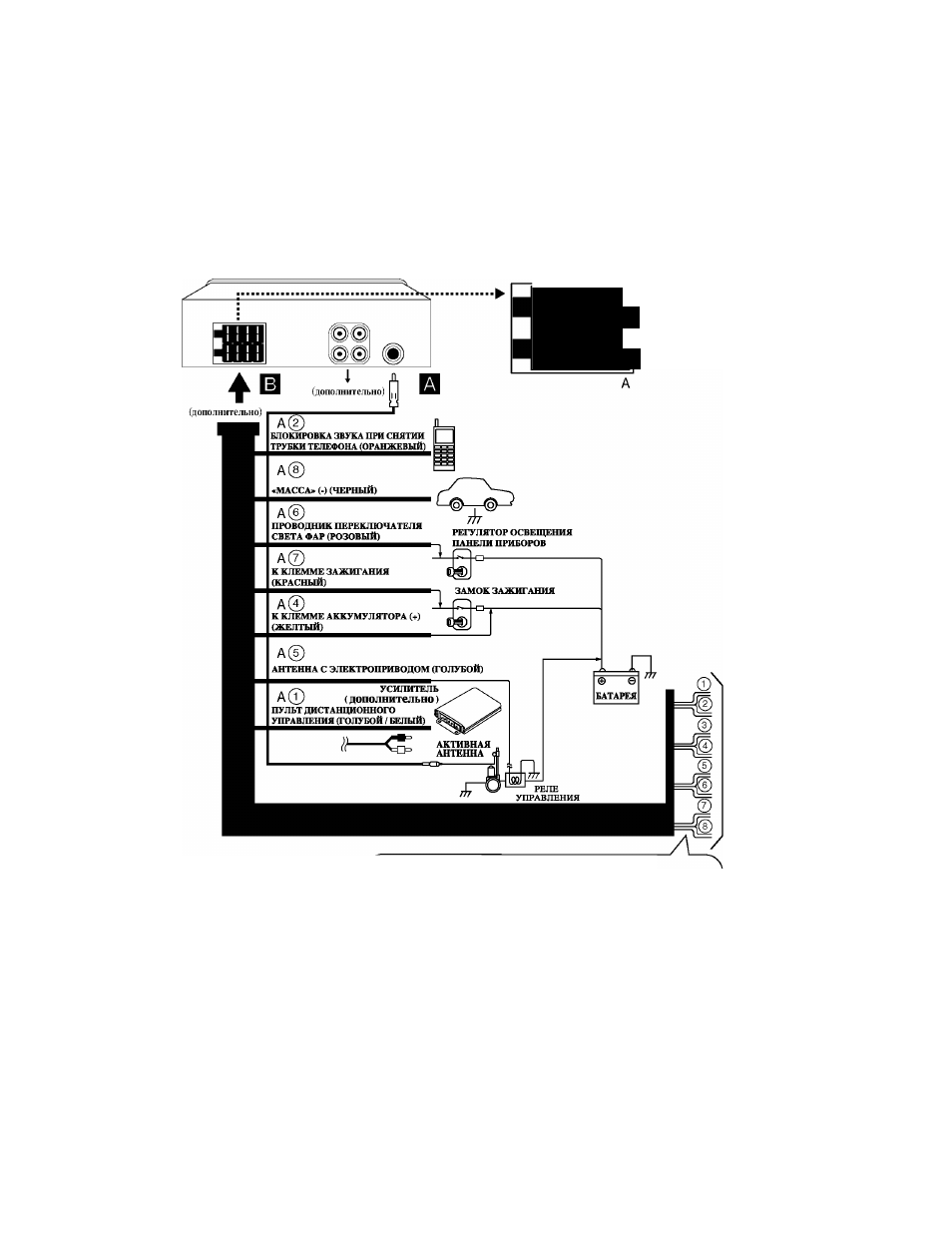

Схема подключения
Перед подключением удостоверьтесь, что переключатель зажигания находится в положении
«выключено» и отключите клемму аккумулятора, чтобы предотвратить короткое замыкание.
В
©|©|©|®|
®
1
®
1
®
1©1
®|©|©|®|
®
1
®
1
©
1©1
К динамику
К транспортному
средству
С
в ф. Фиолетовый: Правый задний +
в @. Фиолетовый в черную полоску: Правый задний -
в ®. Серый: Правый передний +
в ®. Серый в черную полоску: Правый передний -
в ®. Белый: Левый передний +
в ®. Белый в черную полоску: Левый передний -
в ®. Зеленый : Задний левый +
в 8. Зеленый в черную полоску: Задний левый -
СЮ
