Контроль нескольких мониторов
Используйте этот метод для подключения нескольких мониторов к
одному компьютеру.
Можно контролировать несколько мониторов одновременно,
подключившись к одному компьютеру.
Q Подключение кабеля

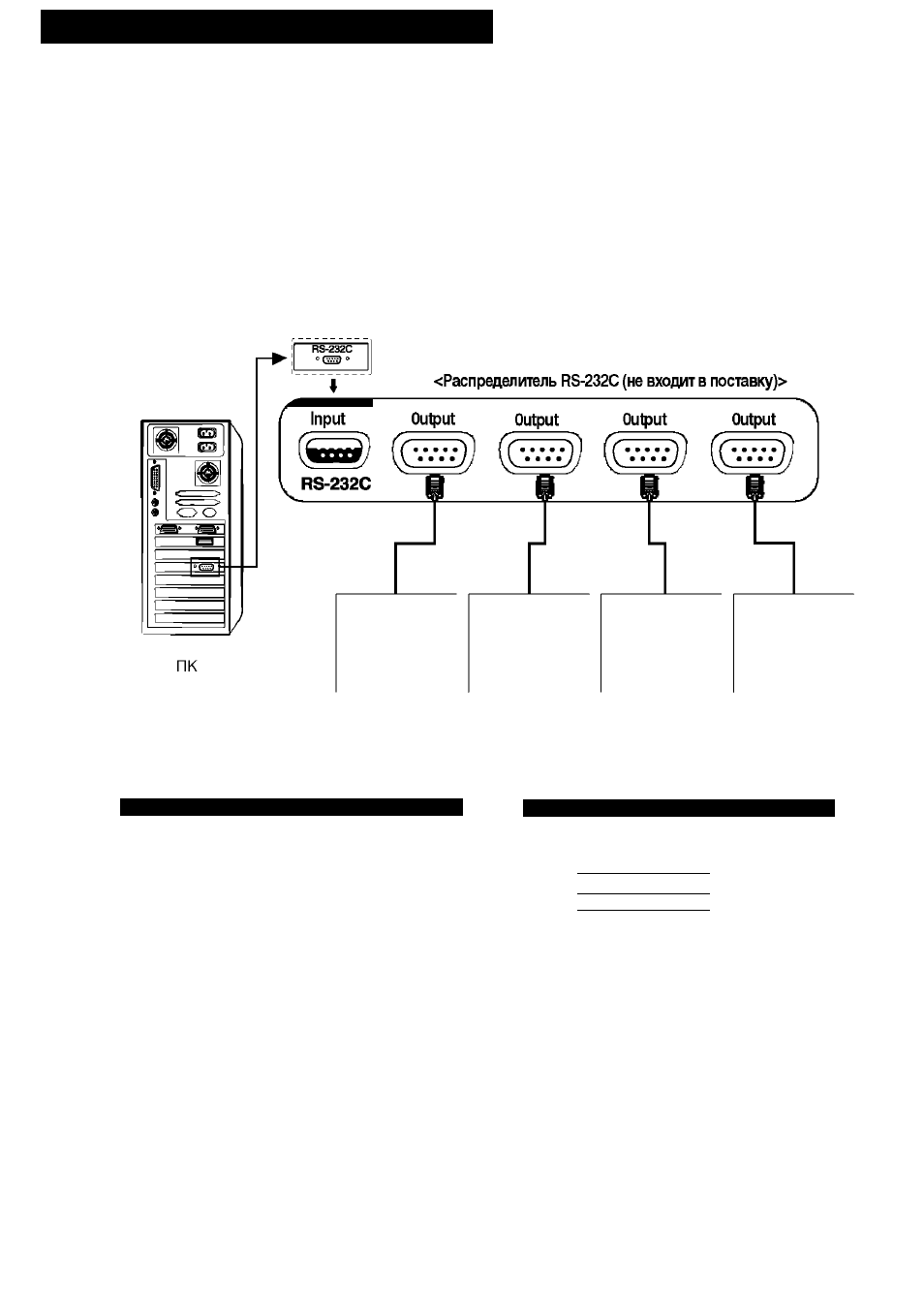

Подключите блок USB, как показано на рисунке.
* Протокол RS-232C используется для соединения компьютера и монитора.
С помощью компьютера можно включить или выключить монитор, выбрать
источник входного сигнала и настроить экранное меню OSD.
О Конфигурации RS-232C
7-проводные конфигурации (стандартный кабель RS-232C)
RXD
TXD
GND
DTR
DSR
RTS
CTS
ПК
2
3
5
4
6
7
8
Монитор
------ • 2
TXD
RXD
GND
DSR
DTR
CTS
RTS
3-проводные конфигурации (нестандартный кабель)
ПК
Монитор
D-Sub 9
D-Sub 9
(тнездовая часть) (штыревая часть)
О Параметры обмена данными
^ Скорость двоичной передачи: 9600 бит/с
► Разрядность: 8 бит
► Контрольный разряд четности: НЕТ
^ Стоповый бит: 1 бит
► Управление потоками: НЕТ
► Используйте прямой кабель
RXD
TXD
GND
DTR
DSR
RTS
CTS
2 •------------
----•
2
3 •------------ --------•
3
5 •------------ --------•
5
4
4
6
6
7
7
8
8
TXD
RXD
GND
DSR
DTR
CTS
RTS
D-Sub 9
D-Sub 9
(гнездовая часть) (шт^гревая часть)
