RS-232C
Одновременная pa6oia с несколькими устройствами
Используйте этот способ для подключения нескольких устройств к одному компьютеру.
Можно управлять несколькими мониторами одновременно, подключив их к одному компьютеру.

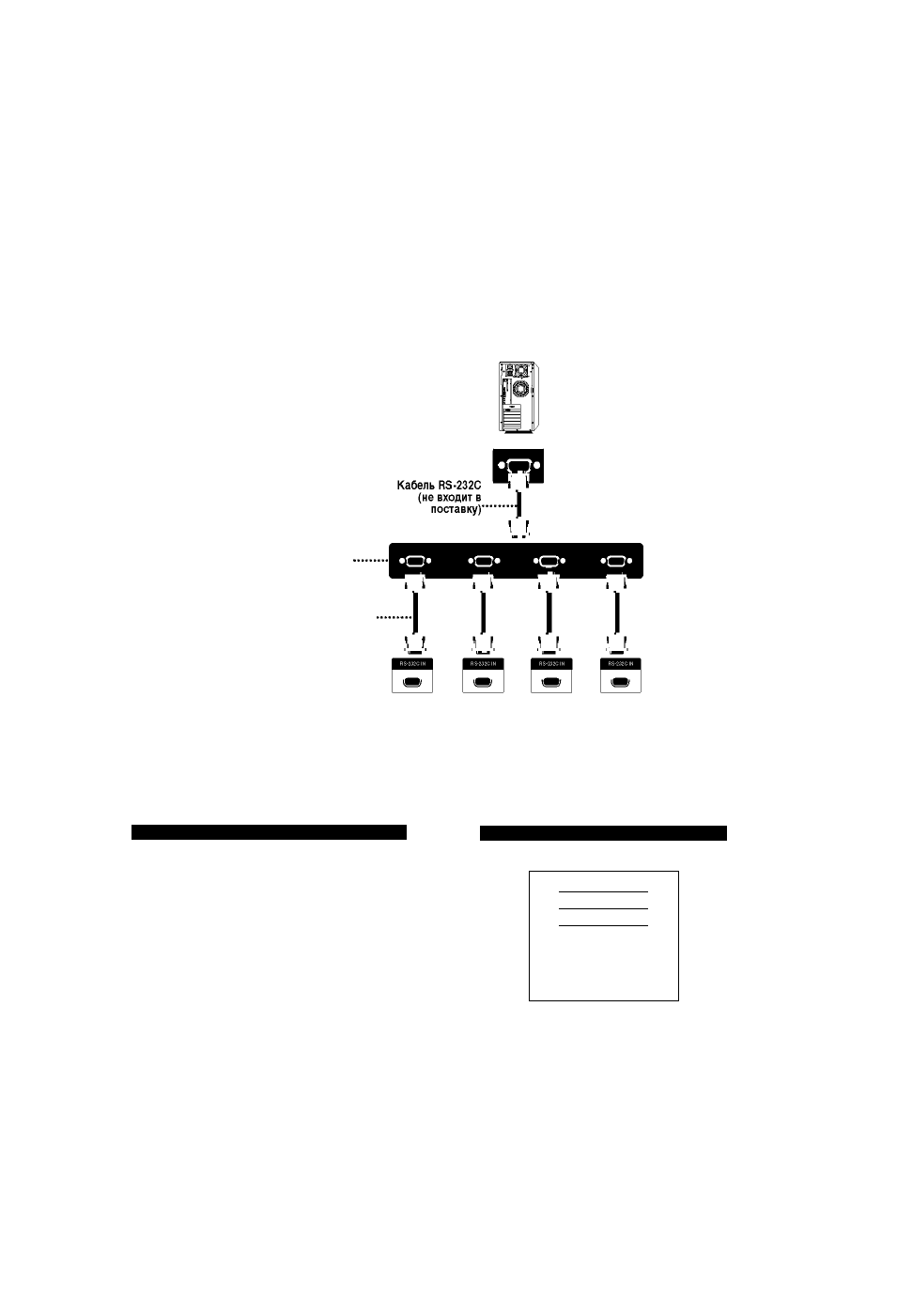

О Подключение кабеля
Подсоедините кабель RS-232C, как показано на рисунке.
* Протокол RS-232C используется для связи между компьютером и монитором. С
компьютера можно включить и выключить монитор, выбрать источник входного сигнала
или настроить экранное меню OSD.
PC
Распределитель RS-232C
(не входит в поставку)
Кабель RS-232C
(не входит
поставку)
М онитор 1 М онитор 2 М онитор 3 М онитор 4
О Конфигурации RS-232C
7-проводные конфигурации (стандартный кабель RS-232C)
ПК Монитор
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DSR
DTR
CTS
RTS
D-Sub 9 D-Sub 9
(гнездовая часть) (штыгревая часть)
3-проводные конфигурации (нестандартный кабель)
ПК Монитор
RXD
TXD
GND
DTR
DSR
RTS
CTS
2 •-------
----
• 2 TXD
3 •------- ------ • 3 RXD
5 •------- ------ • 5 GND
4
4 DSR
6
6 DTR
7
7 CTS
8
8 RTS
D-Sub 9 D-Sub 9
(гнездовая часть) (штыгревая часть)
О Параметры обмена данными
► Скорость двоичной передачи: 9600 бит/с (UART)
► Размер данных: 8 бит
► Контрольный бит четности: нет
► Стоповый бит: 1 бит
► Управление потоками: нет
► Код обмена данными: код ASCII
► Используйте прямой кабель
