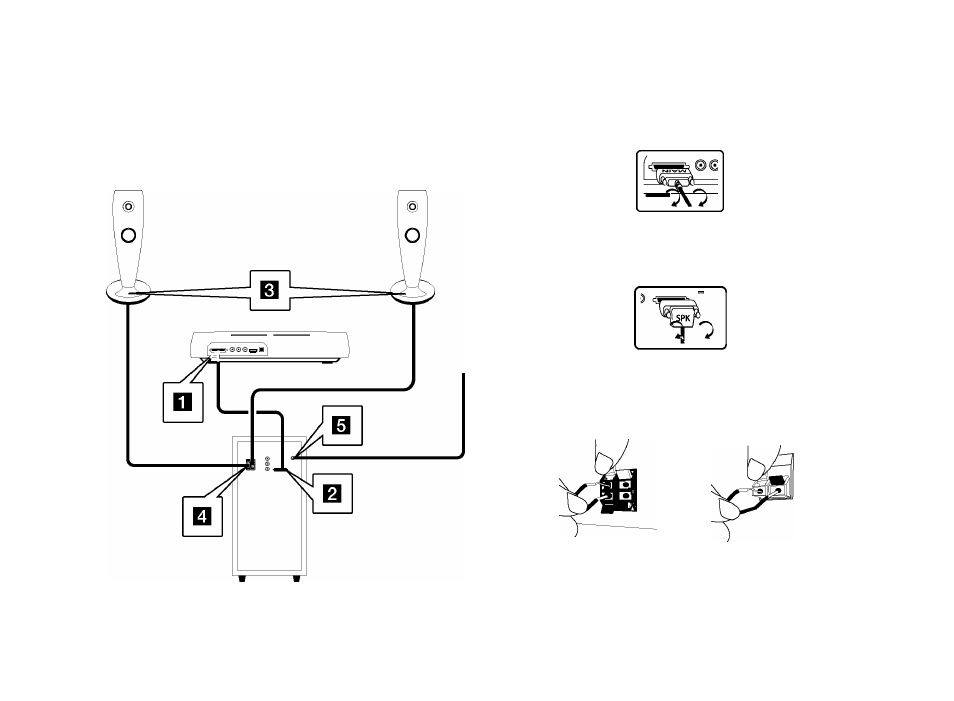

Подключение системы
Подключение главного устройства, колонок и
антенны РМ к активному сабвуферу.
Фронтальный
громкоговоритель (правый)
a
Подключите системный разъем с обозначением MAIN к главному
устройству (SYSTEM).
Закрепите разъем с помощью двух болтов.
Фронтальный
громкоговоритель (левый)
в Подключите системный разъем с обозначением SPK к активному сабвуферу
(SYSTEM).
Закрепите разъем с помощью двух болтов.
Подключите громкоговорители к активному сабвуферу (SPEAKERS).
Для каждого из кабелей подключите красный конец к терминалу,
отмеченному значком «+» (плюс), а черный - к терминалу, отмеченному
значком «-» (минус).
Активный сабвуфер
Нижняя часть громкоговорителя
е Подключите антенну РМ для прослушивания радио.
• Обязательно выдвиньте антенну ЕМ на полную длину.
• После подключения антенны ЕМ закрепите ее в горизонтальном
положении.
6
