Подключение

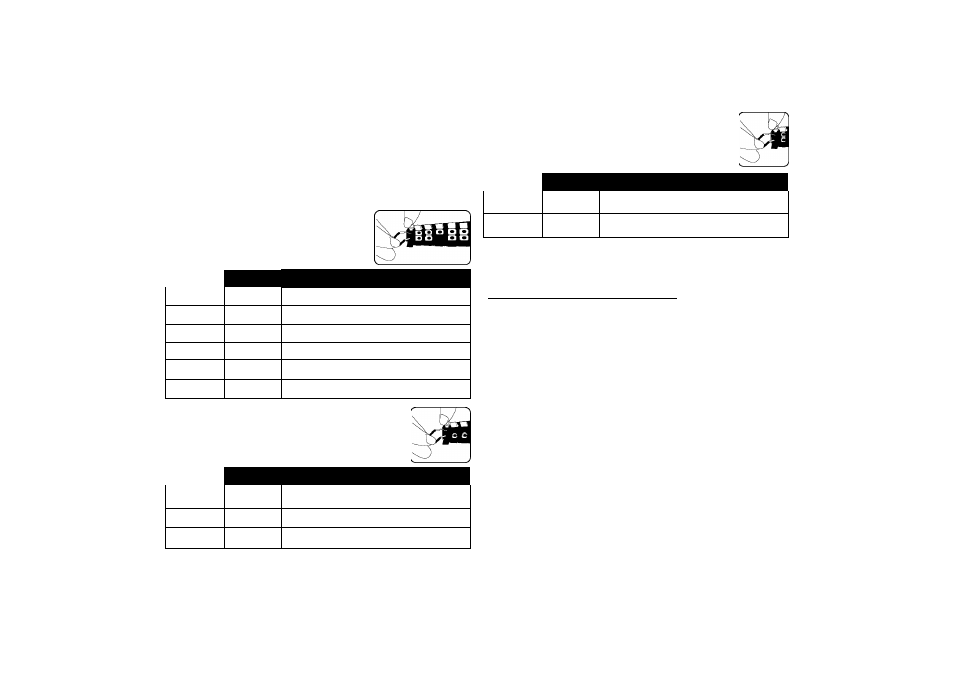

Подключение акустической системы к устройству
Для каждого из проводов подключите черный конец к терминалу, отмеченному
значком «-^» (минус), а другой конец к терминалу, отмеченному значком «+» (плюс).
Для подключения кабеля к каждой акустической колонке, нажмите на
пластмассовую лапку, чтобы открыть соединительную клемму на задней стенке
акустической колонки. Вставьте провод и отпустите пластинку.
MDS714 (5.1 Канал)
КОЛОНКА
ПОЛОЖЕНИЕ
Серый
Задняя
За зрителем и справа.
Красный
Передняя
Перед зрителем, справа от экрана.
Зеленый
Центральная
Над экраном, непосредственно перед зрителем.
Оранжевый
Сабвуфер
Можно расположить в любом месте перед собой.
Синий
Задняя
За зрителем и слева.
Белый
Передняя
Перед зрителем, слева от экрана.
MDT364 (2.1 Канал)
КОЛОНКА
ПОЛОЖЕНИЕ
Красный
Передняя
Перед зрителем, справа от экрана.
Белый
Передняя
Перед зрителем, слева от экрана.
Оранжевый
Сабвуфер
Можно расположить в любом месте перед собой.
л
MDD264 (2 Канал)
КОЛОНКА
ПОЛОЖЕНИЕ
Красный
Передняя
Перед зрителем, справа от экрана.
Белый
Передняя
Перед зрителем, слева от экрана.
А
работа^ультадистанционн2„2-^2Еа,л£НЁ^
Направьте пульт ДУ на окошко дисплея и нажимайте кнопки.
Установка батареи пульта дистанционного управления.
1 Отсоедините крышку отсека для батареек в задней части пульта.
2 Вставьте батарейки R03 (размер AAA) правильно расположив плюс © и
минус 0.
Соблюдайте осторожность в отношении нижеперечисленного
• Следите, чтобы дети не помещали свои руки или какие-либо предметы в
отверстие фазоинвертора* * акустической системы.
*Фазоинвертор акустической системы : Отверстие для воспроизведения
насыщенного баса на корпусе акустической системы.
