Подключение монитора
Подключение к компьютеру
1
.

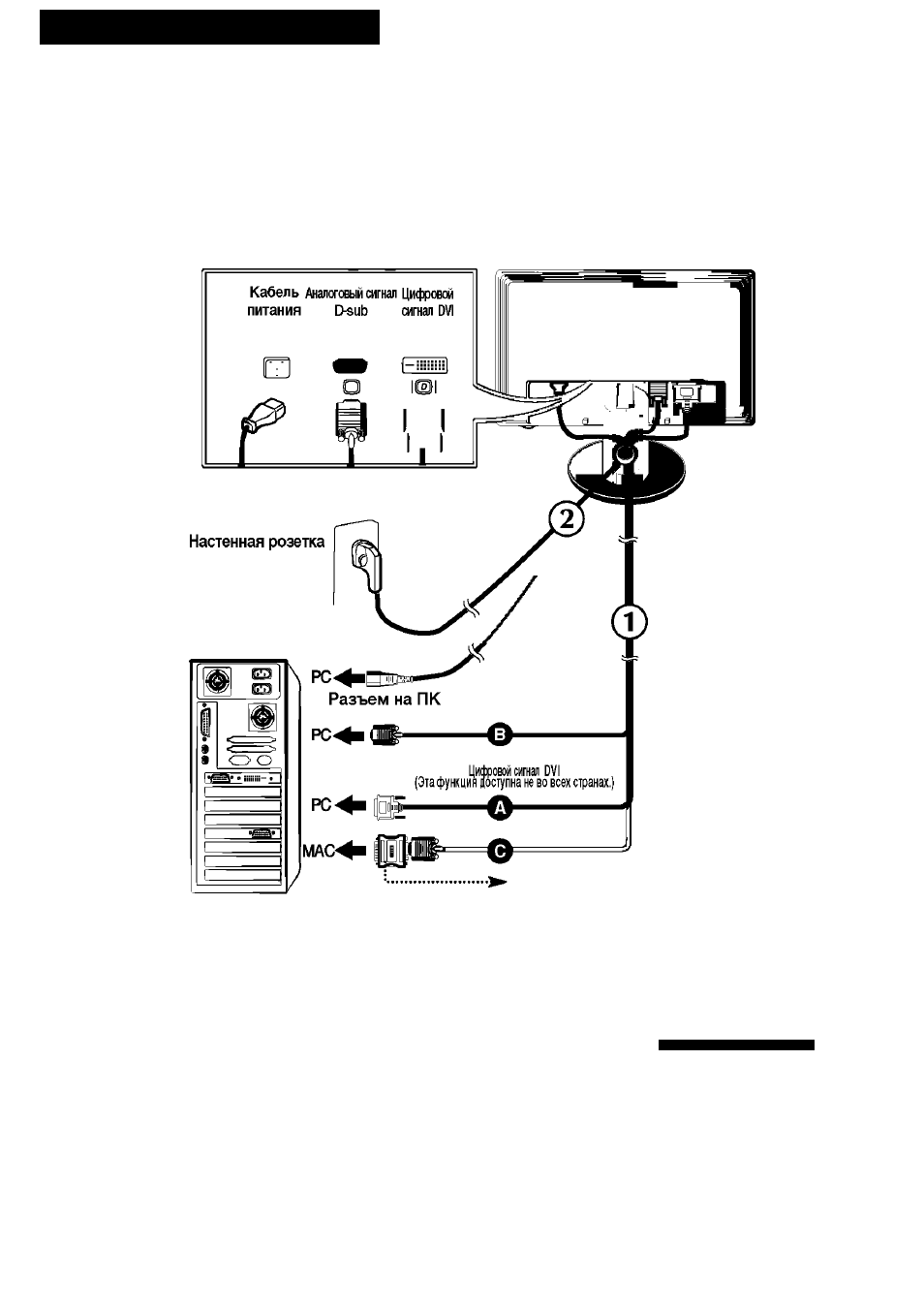

Обязательно выключите компьютер и телевизор. Подключите кабель согласно
приведенной ниже схеме от © к © .
О Подключите кабель DVI
О Подключите кабель Dsub (PC)
(C Подключите кабель Dsub (Mac)
Адаптер для MAC
'Для компьютерной системы Apple Macintosh
требуется специальный адаптер для перехода с
15-контактного разъема D-sub VGA с 3рядами
конта^ов (на кабеле, входящем в комплект
поставки) на 15-контактный разъем с 2 рядами
конта^ов.
2
.
Нажмите кнопку на передней панели, чтобы включить
питание. включения питания монитора автоматически
выполняется функция "Self Image Setting Function"
(функция автоматической настройки изображения).
(только для режима аналоговый)
УСТАНОВКА ИЗОБРАЖЕНИЯ
ПРИМЕЧАНИЕ
”Фнкция "Self Image Setting Function" Эта функция обеспечивает оптимальные настройки
изображения. Когда пользователь подключает монитор в первый раз, эта функция автоматически
регулирует настройки изображения, чтобы они были оптимальными для отдельных входных сигналов.
Если вы хотите отрегулировать монитор в процессе работы или еще раз вручную запустить эту функцию,
нажмите кнопку "AUTO/SET" на передней панели монитора. Вы также можете выбрать параметр
"АВОДСКИЕ УСТАНОВКИ" в меню OSD. Однако имейте в виду, что этот параметр инициализирует все
элементы меню, кроме элемента "ЯЗЫК".
