НАСТРОЙКА ВНЕШНЕГО ОБОРУДОВАНИЯ

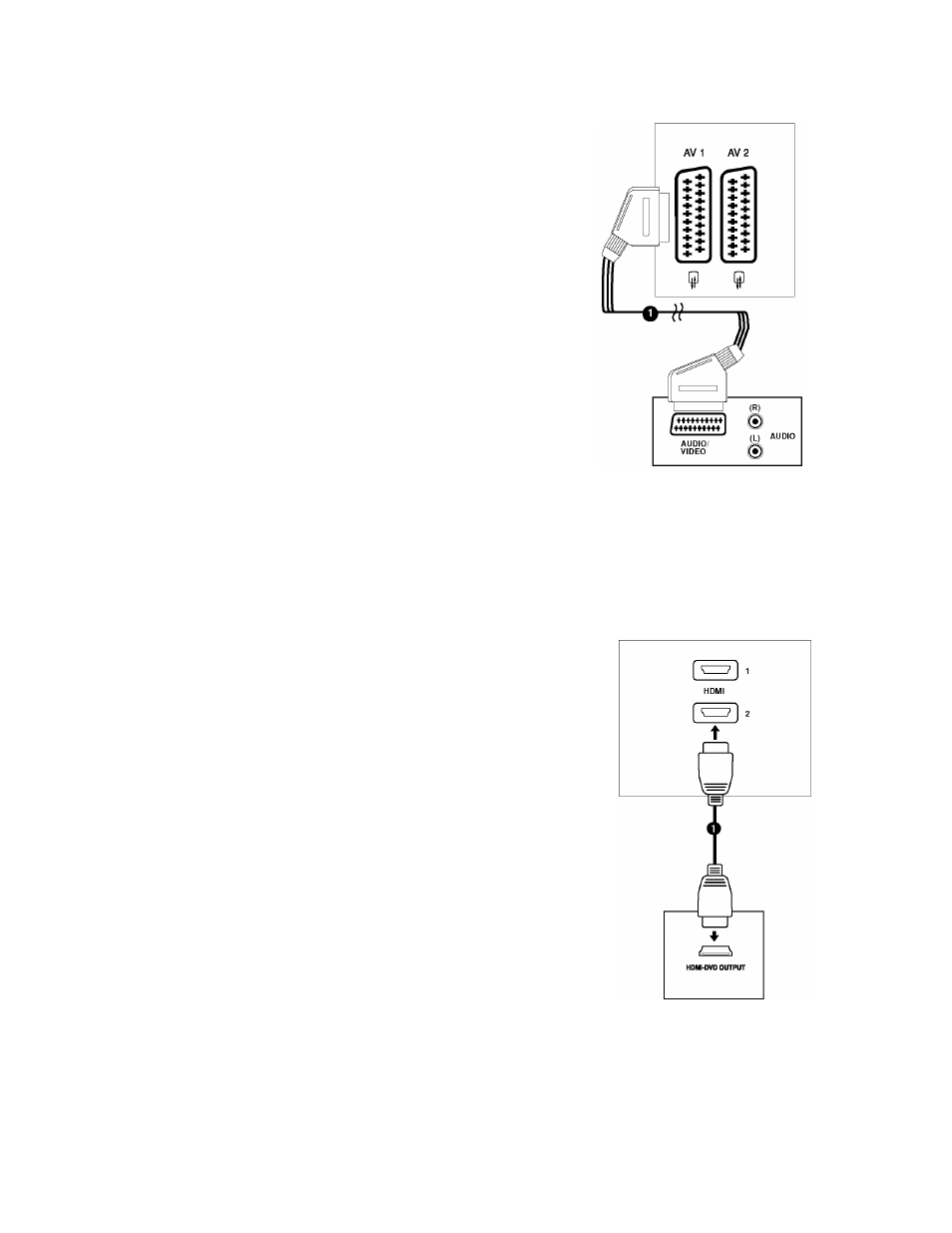

Как правильно подключить кабель SCART
Подключите разъем Euro scart DVD-
проигрывателя к разъему Euro scart на
телевизоре.
Нажмите кнопку
INPUT
, чтобы выбрать пункт
AV1
.
Если подключение выполнено через Евро SCART-
разъем AV2, выберите источник входного сигнала
AV2.
Нажмите кнопку
PLAY
на DVD-проигрывателе.
На экране появится изображение с DVD-
проигрывателя.
О ПРИМЕЧАНИЕ
► Тип сигнала RGB, т.е сигналы красного, зелёного и голубого могут быть только
выбраны для гнезда 1 Euro scart или
AV 1
. Эти сигналы передаются, к примеру,
платным TV декодером, игровой приставкой или фото CD устройством и т.д.
► Используйте экранированный кабель SCART.
Как правильно подключить кабель HDMI
Подключите выход HDMI DVD-проигрывателя
к гнезду HDMI IN телевизора.
Q
ПРИМЕЧАНИЕ
G С ПОМОЩЬЮ кабеля HDMI телевизор может одновременно принимать видео- и
аудиосигнал.
G Если DVD плеер не поддерживает функцию, вам необходимо установить
разрешение выходного сигнала D
v
D отдельно.
12
