Установка

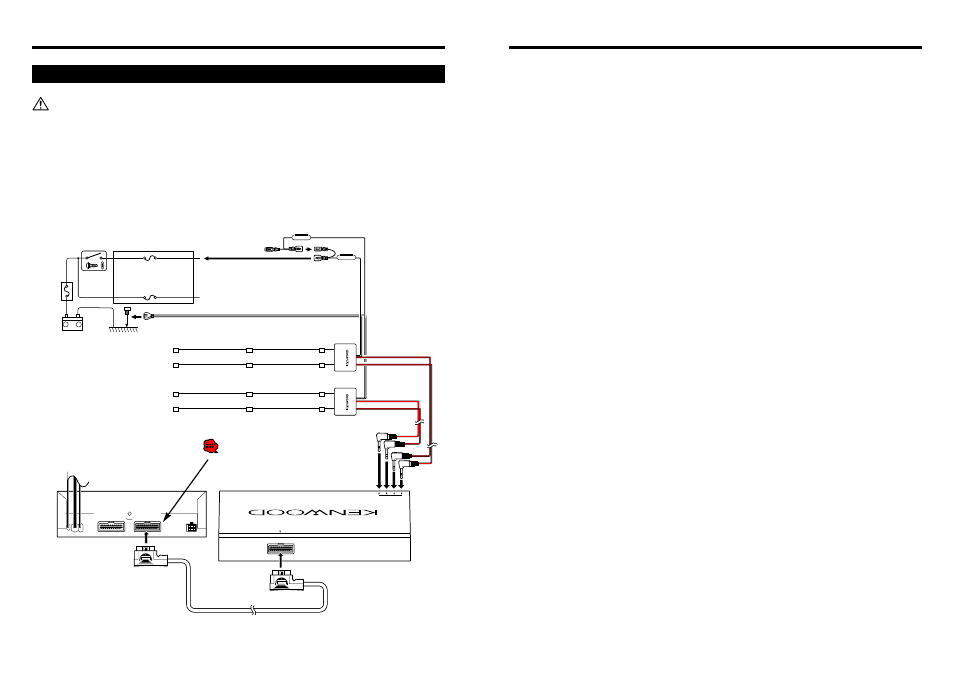

Подключение
- Убедитесь в том, что устройство заземлено на отрицательный 12-вольтовый (DC) источник
питания.
- Если замок зажигания в Вашем автомобиле не имеет положения ACC, подключите провода
системы зажигания к источнику питания, который может быть включен/выключен с помощью
ключа зажигания. Если Вы подключите провод системы зажигания к источнику питания, на
который постоянно подается напряжение питания, аккумулятор автомобиля может быстро
разрядиться.
- Если перегорит предохранитель, сначала проверьте, нет ли короткого замыкания в проводах,
а затем замените старый предохранитель на новый, рассчитанный на такой же ток.
- После установки устройства проверьте работоспособность стоп-сигналов, сигналов пово-
рота, стеклоочистителей и т.д. на Вашем автомобиле.
Технические характеристики могут быть изменены без предварительного уве-
домления.
Секция телевизионного тюнера
Система кодирования цвета ........................................................................................ PAL/SECAM
Система выбора каналов ..................... Система, основанная на синтезаторе частот с ФАПЧ (PLL)
Телевизионные системы (системы вещания) . PAL-B/G, PAL-I, SECAM-L, SECAM-D/K, SECAM-B/G
Принимаемые каналы
Диапазон VHF (ÌÂ)
(PAL-B/G) ....................................................................................... 2 - 12 каналы/A - H2 каналы
(PAL-I) ...................................................................................................................... A - J каналы
(SECAM-L) .............................................................................................................. 1 - 12 каналы
(SECAM-D/K) ..........................................................................................................2 - 10 каналы
(SECAM-B/G) .............................................................................................................2 - 12 каналы
Диапазон UHF (ДМВ)............................................................................................... 21 - 69 каналы
Система демодулирования ........................................................... система с раздельной несущей
Антенный вход .......................... с 4-канальным разнесением (75 Ом/минигнездо диаметром 3,5)
Общие характеристики
Напряжение питания ............................................................................ 14,4 В DC (от 11 до 16 В)
Ток потребления .................................................................................................................. 500 мА
Диапазон рабочих температур ....................................................................... от -10
О
С до +60
О
С
Диапазон температур при хранении ............................................................... от -30
О
С до +85
О
С
Размеры ............................................................................................................ 192 х 30 х 147 мм
Вес ......................................................................................................................................... 730 г
Телевизионная антенна
Выходной импеданс......................................................................................... 75 Ом/миништекер
Напряжение питания ............................................................................ 14,4 В DC (от 11 до 16 В)
Ток потребления .................................................................................................................. 200 мА
Длина кабеля ............................................................................................................................. 5 м
Размеры ..............................................................................................................50 х 15 х 452 мм
Вес ................................................................................................................................... 300 г х 2
Технические характеристики
( 1A )
TV ANTENNA INPUT
TO
MONITOR UNIT
( 1A )
–
+
Блок автомобильных предохранителей
(основной предохранитель) Аккумулятор
Ключ зажигания
АСС
Провод системы зажигания (красный) (+) 12 В
Провод заземления (черный) (-)
(На корпус автомобиля)
(Принадлежность (А))
Перед подключением KTC-V500E снимите
защитную бумагу с черного разъема.
(Белый)
(Черный)
(Принадлежность (D))
