10. Вставные фильтры типа «Drop-In;
Объектив поставляется с держателем желатинового
фильтра Gelatin Filter Holder 52 со вставленным стеклянным
фильтром. Держатель предназначен для использования
коммерчески доступных желатиновых фильтров.
Использование желатинового фильтра
Снятие и установка

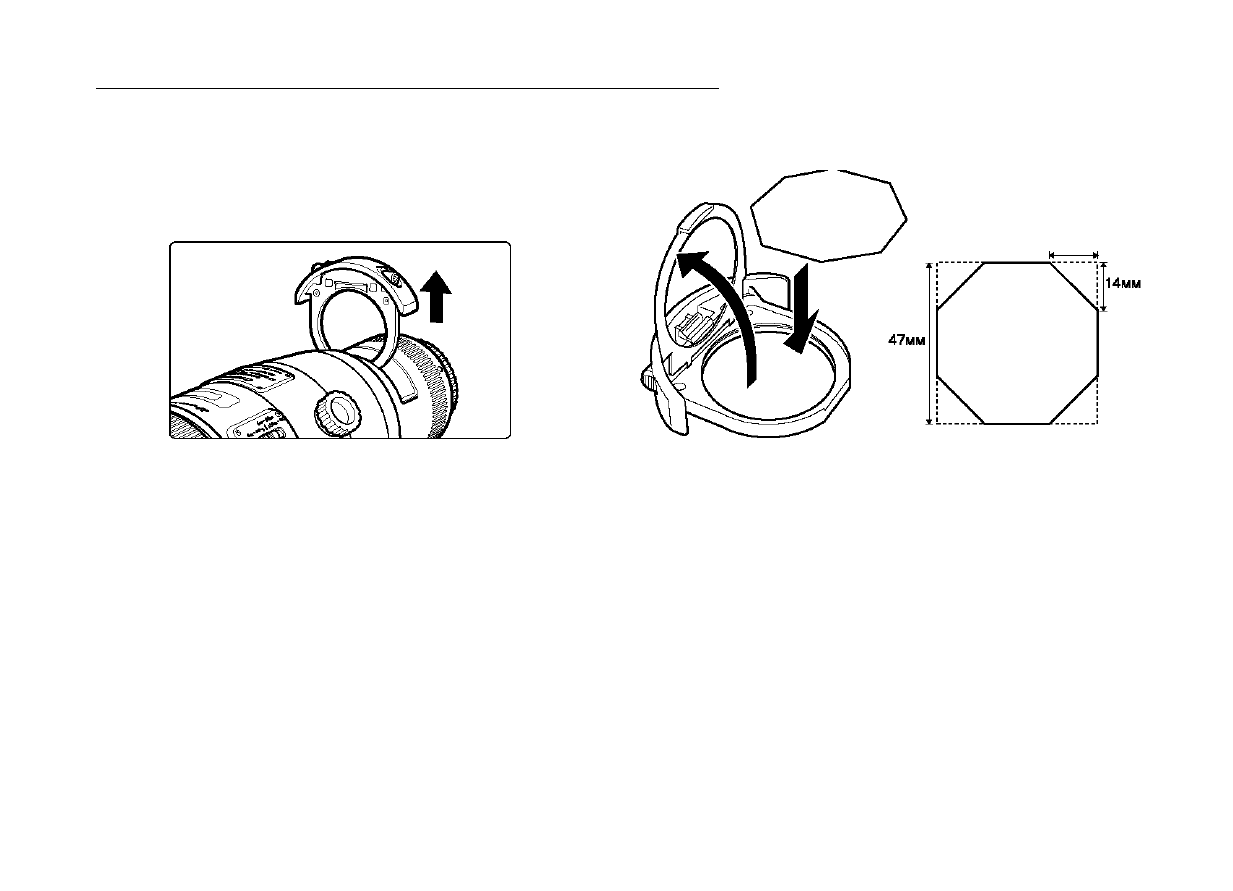

Чтобы вынуть вставной фильтр, сожмите кнопки
правого и левого замков и вытащите держатель
фильтров из гнезда вверх.
Чтобы установить вставной фильтр, нажимом задвиньте
держатель фильтров вниз в гнездо до щелчка.
• Держатель фильтров можно установить как в прямой
(нормальной), так и в обратной (повернув его назад)
ориентации.
О Поскольку оптическая конструкция объектива разработана
с учетом стеклянного фильтра, держатель фильтров
должен устанавливаться всегда, даже в тех случаях, когда
в него не вставлен желатиновый фильтр.
^ Поднимите рамку крепления фильтра в
держателе.
^ Обрежьте края желатинового фильтра, как
это показано на рисунке, и вставьте его в
держатель.
5
Верните рамку крепления фильтра в
^ закрытое положение.
Также можно использовать держатели фильтров
Drop-In Screw-Type Filter Holder 52 и Drop-In
Circular Polarizing Filter PL-C52 (продаются
отдельно).
