Canon MV400 - Инструкция (Страница 30)

Если телевизор 1 (| 1 ли видеомати 1 ^ 1 ^Щ оснащен разъемом
SCART (без S (Sl^vWeo)
2
X
§
i
X i
V
£
о О
Адаптер SCART
РС-А10
Стереофонический вцдеокабель
STV-250N

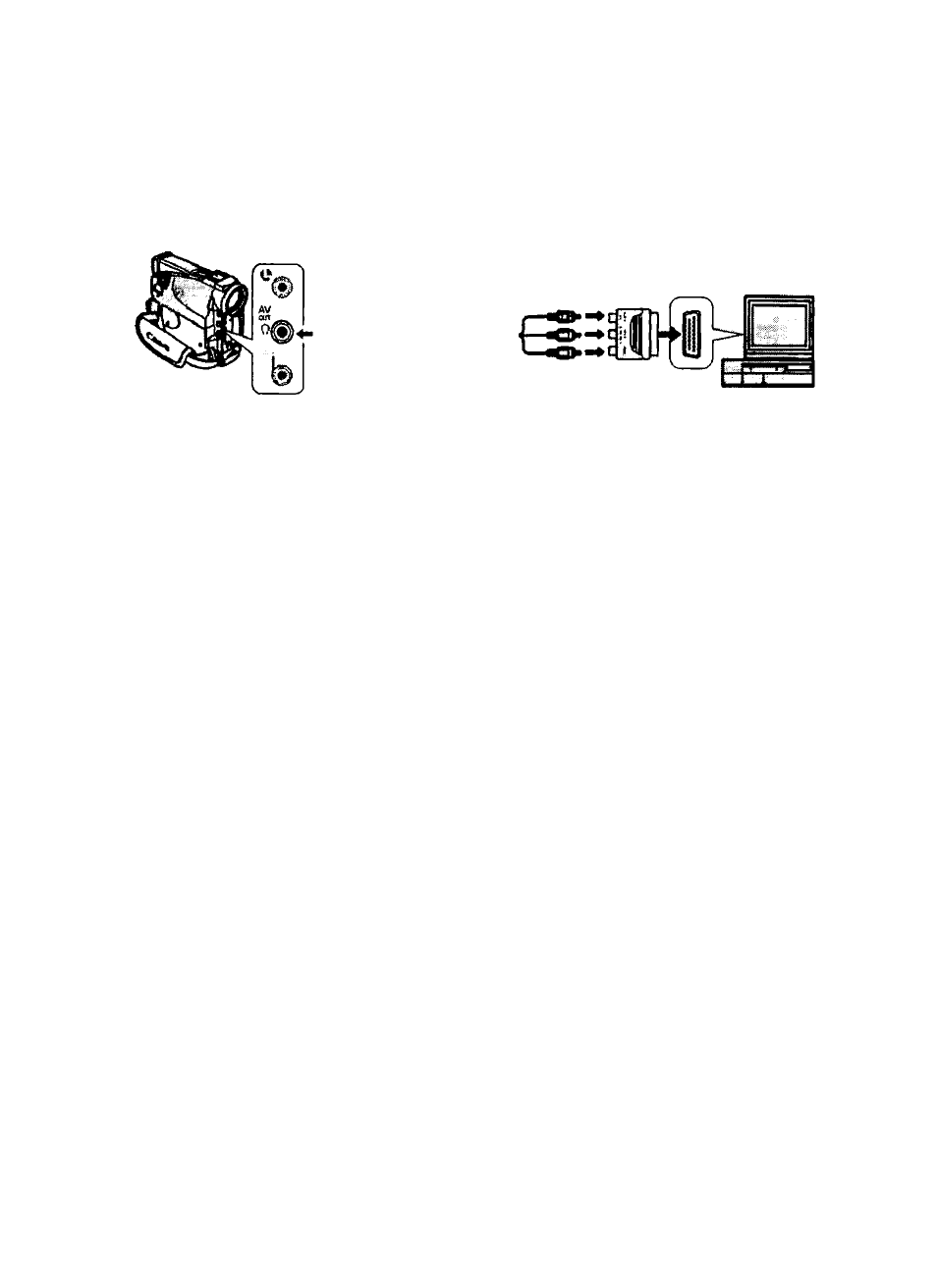

При подсоединении для просмотра на экране телевизора убедитесь, что
разъем AV/наутиники переключен в режим AV. Если на дисплей выводится
PHONES, переключите режим работы разъема.
• Подключите адаптер РС-А10 SCART к разъему SCART телевизора или
видеомагнитофона.
• Подсоедините видеокамеру к адаптеру. Подключите видеокамеру
с помощью стереофонического видеокабеля STV-250N. Подсоедините
белый разъем к белому звуково.му разъему L (левый). Подсоедините
красный разъем к красному звуковому разъему R (правый).
Подсоедитгте желтый разъем к желтому видеоразъему VIDEO.
• При подсоединении видеокамеры к телевизору установггге переключатель
TV/V1DEO на телевизоре в положение VIDEO.
• При подсоединении видеокамеры к видеомагнитофону' установите
переключатель входного сигнала видеомагнитофона в положение
LINE (Линия).
