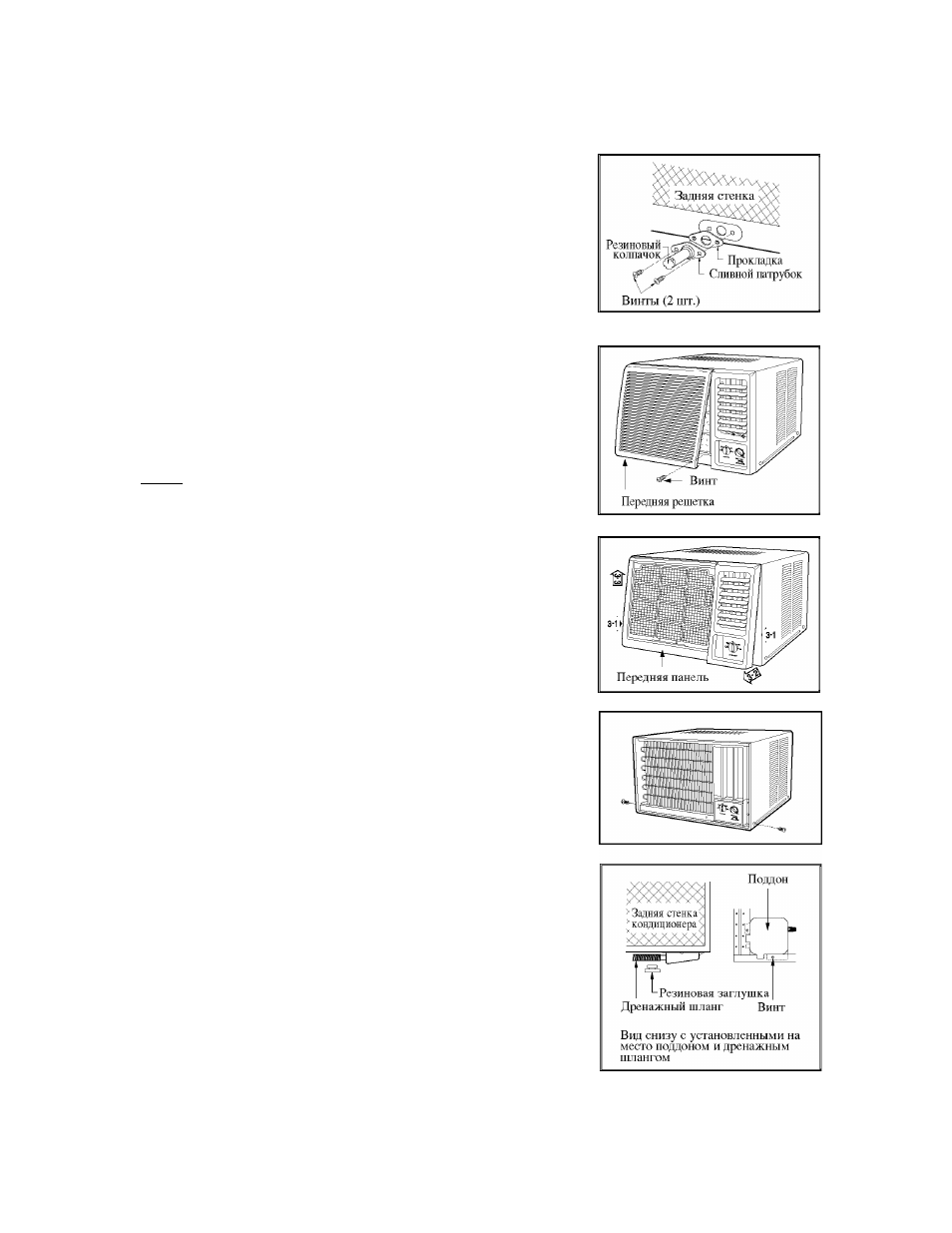

Установка сливного патрубка
Прикрепите сливной патрубок, как показано на рисунке.
1 Откройте переднюю решетку.
2 Отверните винты.
Установка поддона
Процедура установки поддона должна осуществляться в полном
соответствии с условиями для монтажа на месте установки
кондиционера.
♦ В случае, если кондиционер устанавливается в таком месте, где
поддон не может быть непосредственно установлен на задней
стороне изделия после установки кондиционера.
Пример: Установка на большой высоте
3 Разберите переднюю панель.
3-1 Нажмите на оба края корпуса в направлении стрелки, как
показано на рисунке справа.
3-2 Слегка потяните нижний край панель вперед (не более, чем на 7
сантиметров).
3-3 Поднимите панель вверх.
^ Если при разборке панель вы примените излишние усилия,
это может привести к повреждению петли. Поэтому будьте
внимательны и не применяйте излишних усилий.
4 Отверните два винта в правом и левом нижних углах
кондиционера.
5 Потяните за рукоятку и выньте шасси из корпуса.
6 Выньте резиновую заглушку, вставленную в днище корпуса.
7 Прикрепите поддон, как показано на рисунке и затем подсоедините
дренажный шланг (вы можете воспользоваться любым из
имеющихся в продаже дренажных шлангов).
8 После установки поддона установите корпус кондиционера в
выбранном месте, и затем произведите сборку кондиционера в
обратной последовательности.
♦ В случае, если кондиционер устанавливается в таком месте, где
поддон может быть непосредственно установлен на задней
стороне изделия после установки кондиционера.
1 Выполните только Шаги 6 и 7 вышеприведенной процедуры.
Н-13
