гг.

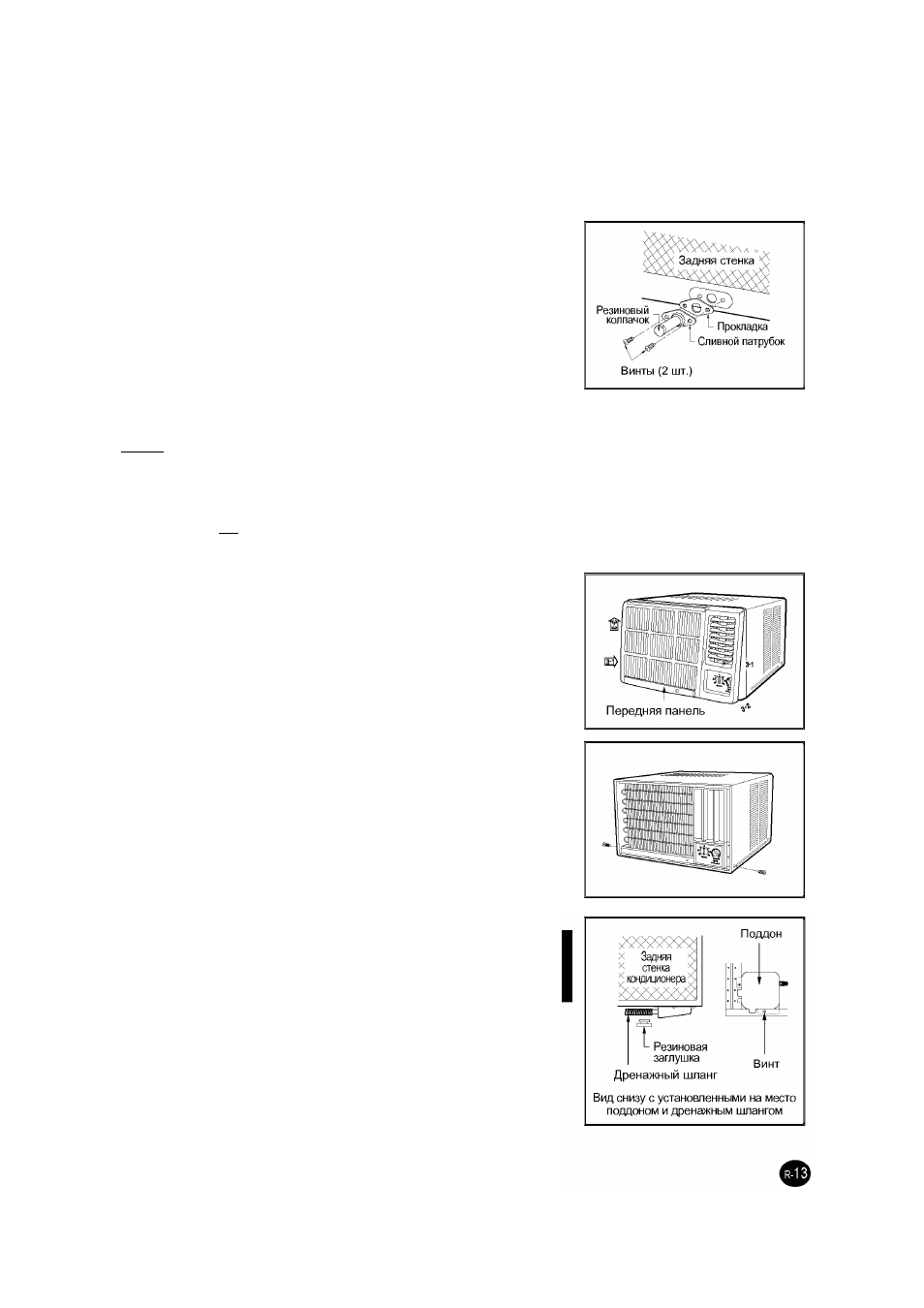

Установка сливного патрубка
Прикрепите сливной патрубок, как показано на рисунке.
Установка поддона
Процедура установки поддона должна быть выбрана после
рассмотерения условий для монтажа на месте установки кондицинера.
4 В случае, если кондиционер устанавливается в таком месте, где
поддон не может быть непосредственно установлен на задней
стороне изделия после установки кондиционера.
Пример: Установка на большой высоте
1 Откройте переднюю решетку; см. стр. 9 или 10.
2 Удалите шуруп в нижней части передней решётки.
Он закреплён в С ^ отделе в зависимости от модели.
3 Разберите переднюю решетку.
3-1 Нажмите на оба края корпуса в направлении стрелки,
как показано на рисунке справа.
3-2 Слегка потяните нижний край панель вперед
(не более, чем на 7 сантиметров).
3-3 Поднимите панель вверх.
Если при разборке панель вы примените излишние
усилия, это может привести к повреждению петли.
Поэтому будьте внимательны и не применяйте излишних
усилий.
4 Отверните два винта в правом и левом нижних углах кондиционера.
5 Выньте шасси из корпуса.
6 Выньте резиновую заглушку, вставленную в днище корпуса.
7 Прикрепите поддон, как показано на рисунке и затем подсоедините
дренажный шланг (вы можете воспользоваться любым из имеющихся
в продаже дренажных шлангов).
8 После установки поддона установите корпус кондиционера в
выбранном месте и затем произведите сборку кондиционера в
обратной последовательности.
^ Прикрепите переднюю панель к корпусу, заменив шуруп,
удалённый по указанию в пункте N 0 . 2 Если шуруп не был удалён
в пункте N 0 . 2 то закрепите панель с помошью дополнительного
шурупа.(ТН 2S 4x10)
4 В случае, если кондиционер устанавливается в таком месте, где
поддон может быть непосредственно установлен на задней
стороне изделия после установки кондиционера.
1 Выполните только Операции 6 и 7 вышеприведенной процедуры.
