Установка устройства Установка устройства
Монтаж и подсоединение трубопровода к комнатному блоку
Есть две трубки для хладагента, имеющие разные диаметры:
Ф Трубка меньшего диаметра для жидкого хладагента
♦ Трубка большего диаметра для газообразного
хладагента
К кондиционеру уже подсоединены короткие патрубки.
Вы должны удлинить эти патрубки, используя трубки в сборе
(поставляющиеся с некоторыми моделями кондиционеров или
приобретаемые отдельно).
При подсоединении трубопровода для хладагента
используются отличающиеся процедуры в зависимости от
того, в каком месте трубопровод подсоединяется к блоку.
Если смотреть на закрепленный на стене комнатный блок
спереди, то трубки могут быть подсоединены:
♦ Справа (А)
^ Слева(В)
^ Сзади
1 Вырежьте ножом удаляемую заглушку с соответствующей стороны
задней части корпуса блока (если 8Ьf не подсоединяете трубки
прямо сзади).
Сгладьте края получившегося отверстия.
3 Снилитте защитные колпачки на трубках и подсоедините
соединительные трубы к каждой трубе, закрутив гайки сначала
вручную, а потом с помощью ключа.
Наружный диаметр
6.35 мм
9.52 мм

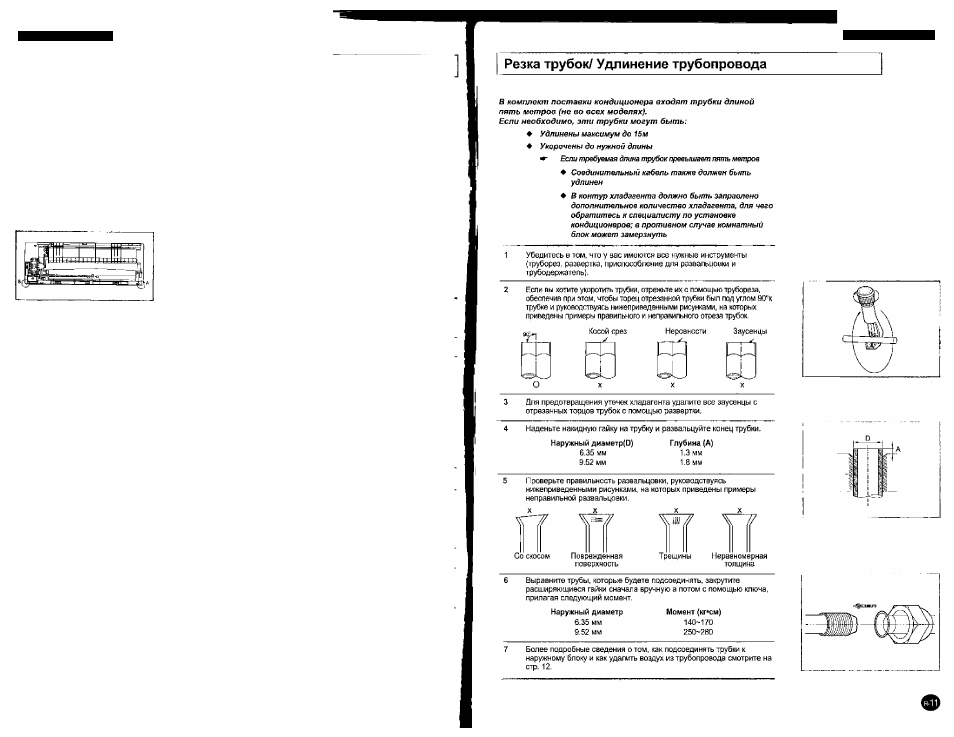

Если трубопровод нужно укоротить или удлинить,
обратитесь на стр. 11.
Срежьте излишки пенорезиновой изоляции
Если необходимо, согните трубки при прокладке их вокруг,
вдоль днища комнатного блока и наружу через соответствующее
отверстие, обеспечив при этом чтобы:
♦
Трубки не выступали из задней стенки комнатного блока
♦ Радиус изгиба был не менее 100 мм
6 Пропустите трубки через отверстие в стене.
Более подробные сведения о том, как подсоединять трубки к
наружному блоку и как удалить воздух из трубопровода смотрите на
стр. 12.
^ После того, как вы проведете проверку смонтированных
трубок на отсутствие утечек, трубопровод нужно
будет заизолировать и надежно закрепить;
более подробные сведения смотрите на стр. 13.
Момент (кг*см)
140170
гбо-гзо
