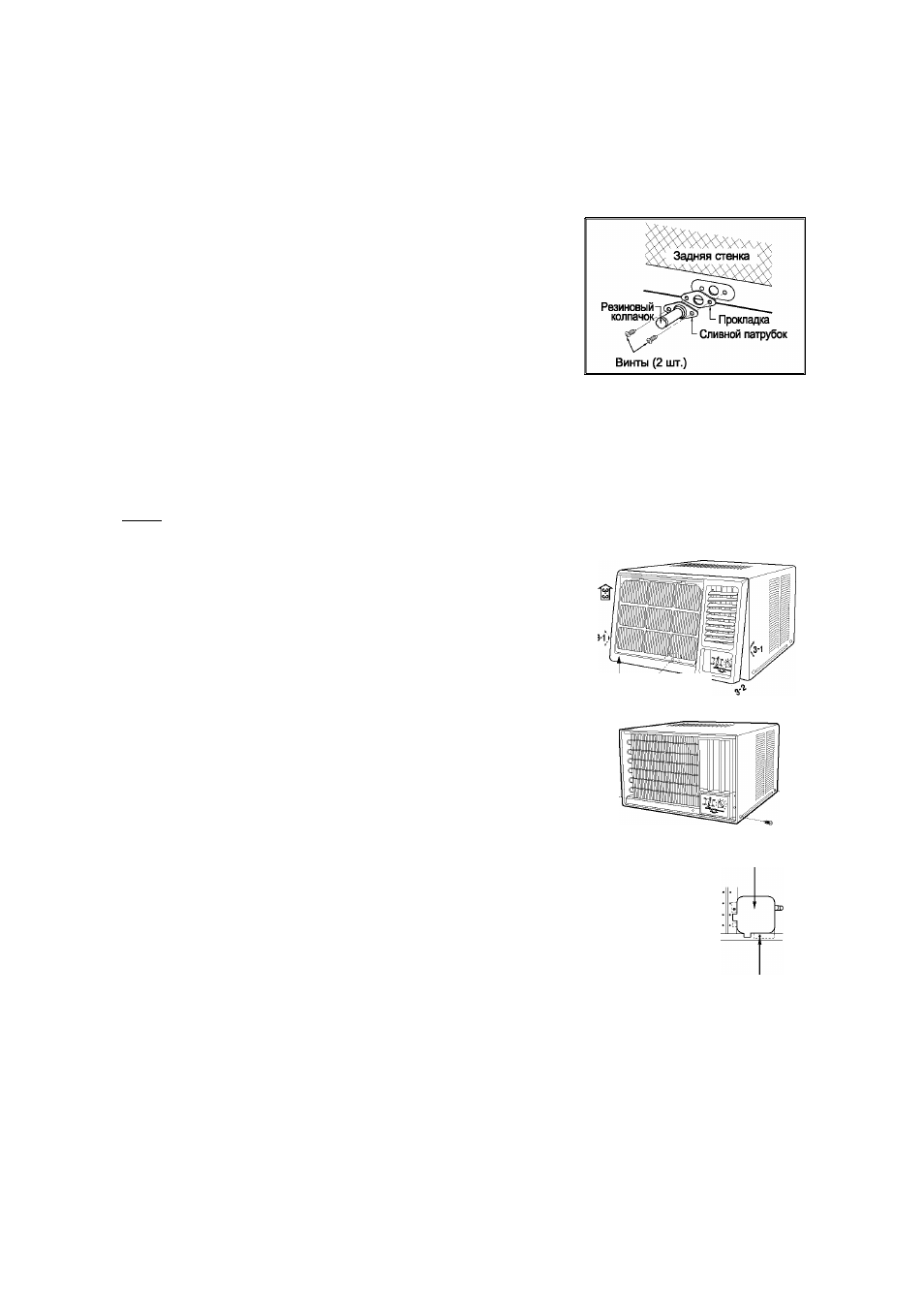

Установка сливного патрубка
Прикрепите сливной патрубок, как показано на рисунке.
Установка поддона
Процедура установки поддона допжна быть выбрана после
рассмотерения условий для монттажа на месте установки кондицинера.
♦ В случае, если кондиционер устанавливается в таком месте, где
поддон не может быть непосредственно установлен на задней
стороне изделия, то после установки кондиционера.
Пример: Установка на большой высоте
1 Откройте переднюю решетку; см. стр. 9.
2 Удалите шуруп в нижней части передней решётки.
Он закреплён в с отделе в зависимости от модели.
Разберите переднюю решетку.
3-1 Нажмите на оба края корпуса в направлении стрелки,
как показано на рисунке справа.
3-2 Слегка потяните нижний край панель вперед
(не более 3 дюймов).
3-3 Поднимите переднюю панель вверх.
ш Если при разборке панель вы примените излишние усилия,
это может привести к повревдению петли. Поэтому будьте
внимательны и не применяйте излишних усилий.
4 Отверните два винта в правом и левом нижних углах коьщиционера.
5 Выньте шасси из корпуса.
6 Выньте резиновую заглушку, вставленную в днище корпуса.
7 Прикрепите поддон, как показано на рисунке и затем подсоедините
дренажный шланг (вы можете воспользоваться любым из имеющихся
в продаже дренажных шлангов).
8 После установки поддона установите корпус кондиционера в
выбранном месте и затем произведите сборку конщиционера в
обратной последовательности.
^ Прикрепите переднюю панель к корпусу, заменив шуруп, удалённый
по указанию в пункте Мо. 2 Если шуруп не был удалён в пункте Мо. 2
то закрепите панель с помошью дополнитепьното шурупа.
Передняя
панель I
Задняя стенка
ко^ционера
Поддон
I Резиновая
затлушка
Дренажный шланг Винт
Вид снизу с установленными на место
поддоном и дренажным шлангом
4 В случае, если кондиционер устанавливается в таком месте, где
поддон может быть непосрадственно установлен на задней
стороне изделия,то лосле установки кондиционера.
1 Выполните только Операции 6 и 7 вышеприведенной процедуры.
