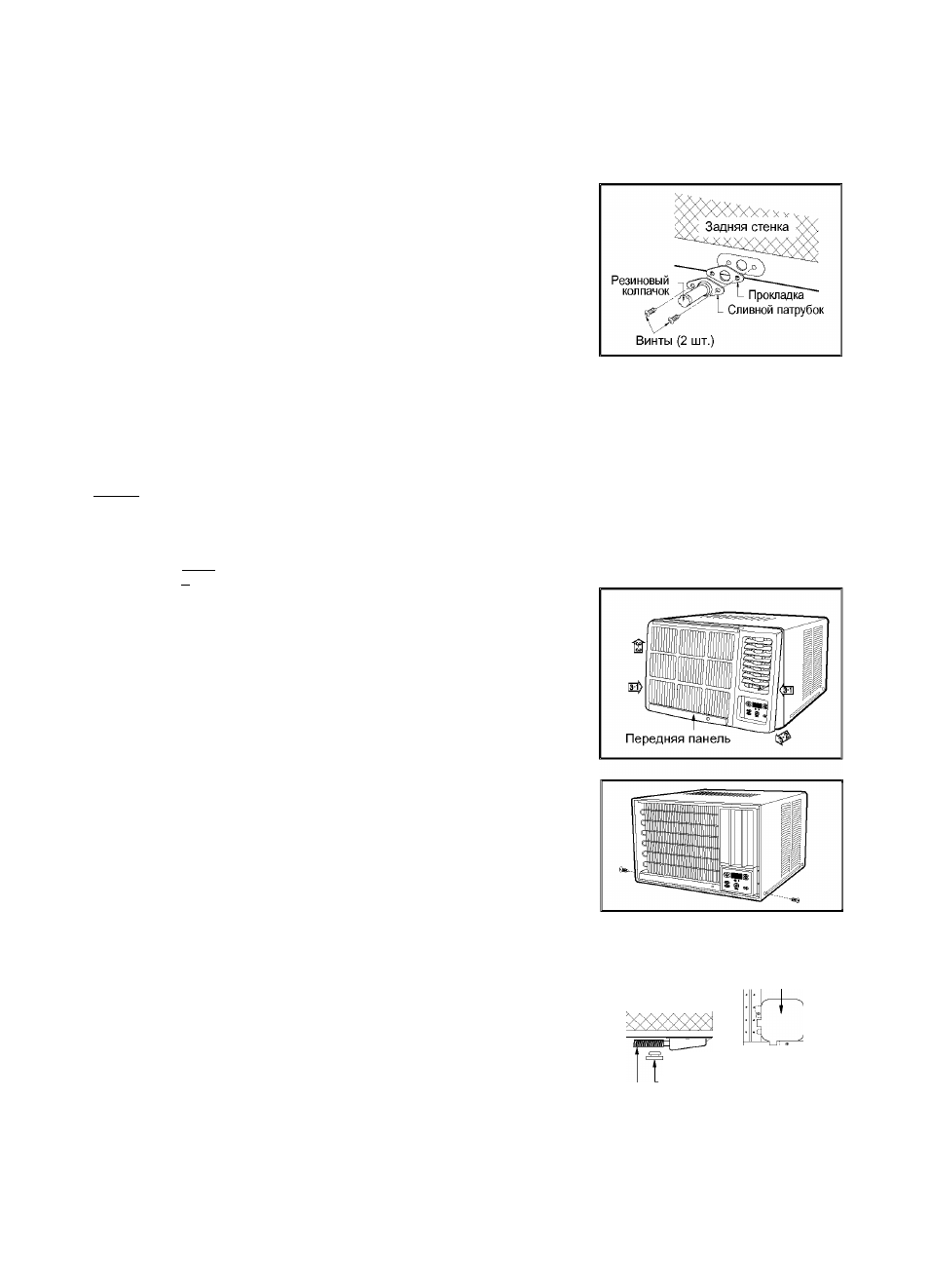

Установка сливного патрубка
Прикрепите сливной патрубок, как показано на рисунке.
Установка поддона
Процедура установки поддона должна быть выбрана после
рассмотерения условий для монтажа на месте установки кондицинера.
Ф В случае, если кондиционер устанавливается в таком месте, где
поддон не может быть непосредственно установлен на задней
стороне изделия после установкиционера.
Пример: Установка на большой высоте
1 Откройте переднюю решетку; см. стр. 17 или 18.
2 Удалите шуруп в нижней части передней решётки.
Он закреплён в С отделе в зависимости от модели.
3 Разберите переднюю решетку.
3-1 Нажмите на оба края корпуса в направлении стрелки, как показано на
рисунке справа.
3-2 Слегка потяните нижний край решетки виеред (не более).
3-3 Поднимите решетку вверх.
Если при разборке решетки вы примените излишние усилия, это
может привести к повреждению петли. Поэтому будьте внимательны
и не применяйте излишних усилий.
4 Отверните два винта в правом и левом нижних углах кондиционера.
5 Выньте шасси из корпуса.
6 Выньте резиновую заглушку, вставленную в днище корпуса.
7 Прикрепите поддон, как показано на рисунке и затем подсоедините
дренажный шланг (вы можете воспользоваться любым из имеющихся в
продаже дренажных шлангов).
8 После установки поддона установите корпус кондиционера в выбранном
месте и затем произведите сборку кондиционера в обратной
последовательности.
^ Прикрепите переднюю панель к корпусу, заменив шуруп,
удалённый по указанию в пункте N 0. 2 Если шуруп не был удалён
в пункте N 0. 2 то закрепите панель с помошью дополнительного
шурупа.
Ф В случае, если кондиционер устанавливается в таком месте, где
поддон может быть непосредственно установлен на задней стороне
изделия после установки кондиционера.
1 Выполните только Операции 6 и 7 вышеприведенной процедуры.
Задняя стенка '
кочциционера ;
Поддон
■ Резиновая
заглушка
Дренажный шланг
Винт
Вид снизу с установленными на
место поддоном и дренажным
шлангом
