в
некоторых регионах сливной патрубок и поддон могут быть не
поставлены. В этом случае необходимо связаться с бюро продажи.

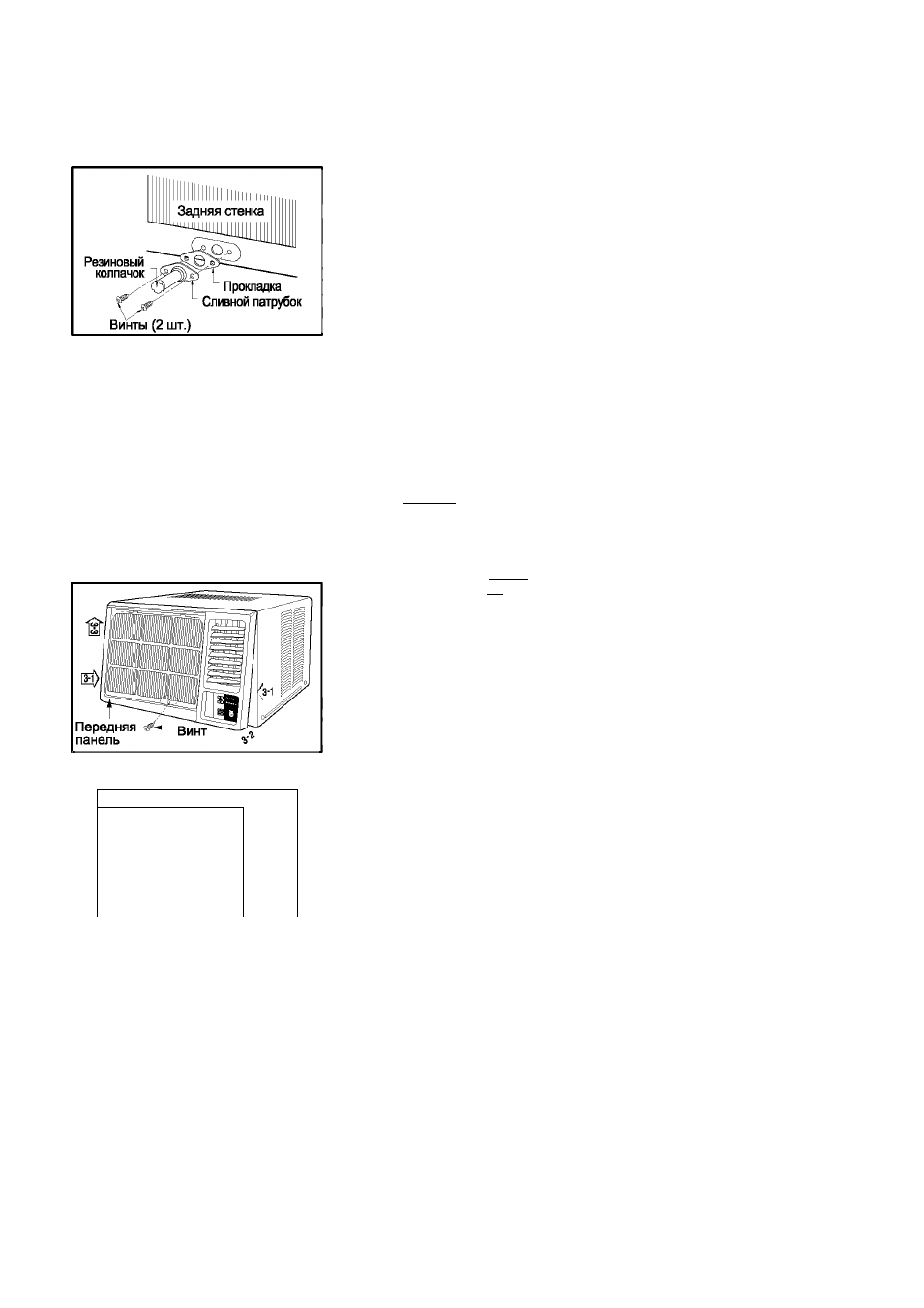

Установка сливного патрубка
Прикрепите сливной патрубок, как показано на рисунке.
Установка поддона
Процедура установки поддона должна быть выбрана после
рассмотерения условий для монтажа на месте установки кондицинера.
^ В случае, если кондиционер устанавливается в таком месте, где
поддон не может бьп'ь непосредственно установлен на задней
стороне изделия после установкиционера.
Пример: Установка на большой высоте
1
Откройте переднюю решетку; см. стр. 15.
----------—
1
щ
Задняя стенка
кондиционера
Поддон
! Резиновая
заглушка
Винт
Дрен^ный шланг
Вод снизу с установленными на
место поддоном и дренажным
шлангом
2
Удалите шуруп в нижней части передней решётки.
Он закреплён в С
1
отделе в зависимости от модели.
3 Разберите переднюю решетку.
3-1 Нажмите на оба края корпуса в направлении стрелки, как показано на
рисунке справа.
3-2 Слегка потяните нижний край решетки вперед (не более).
3-3 Поднимите решетку вверх.
Если при разборке решетки вы примените излишние усилия, это
может привести к повреждению петли. Поэтому будьте внимательны
и не применяйте излишних усилий.
4 Отверните два винта в правом и левом нижних углах кондиционера.
5 Выньте шасси из корпуса.
6 Выньте резиновую заглушку, вставленную в днище корпуса.
7
Прикрепите псщдон, как показано на рисунке и затем подсоедините
дренажный шланг (вы можете воспользоваться любым из имеющихся в
продаже дренажных шлангов).
8 После установки поддона установите корпус коедиционера в выбранном
месте и затем произведите сборку коедиционера в обратной
последовательности.
^ Прикрепите переднюю панель к корпусу, заменив шуруп,
удалённый по указанию в пункте Мо. 2 Если шуруп не был удалён
в пункте N
0
.2 то закрепите панель с помошью дополнительного
шурупа.
^ В случае, если коодиционер устанавливается в таком месте, где
поддон может бьп'ь непосредственно установлен на задней стороне
изделия после установки коедиционера.
1
Выполните только Операции 6 и 7 вышеприведенной процедуры.
