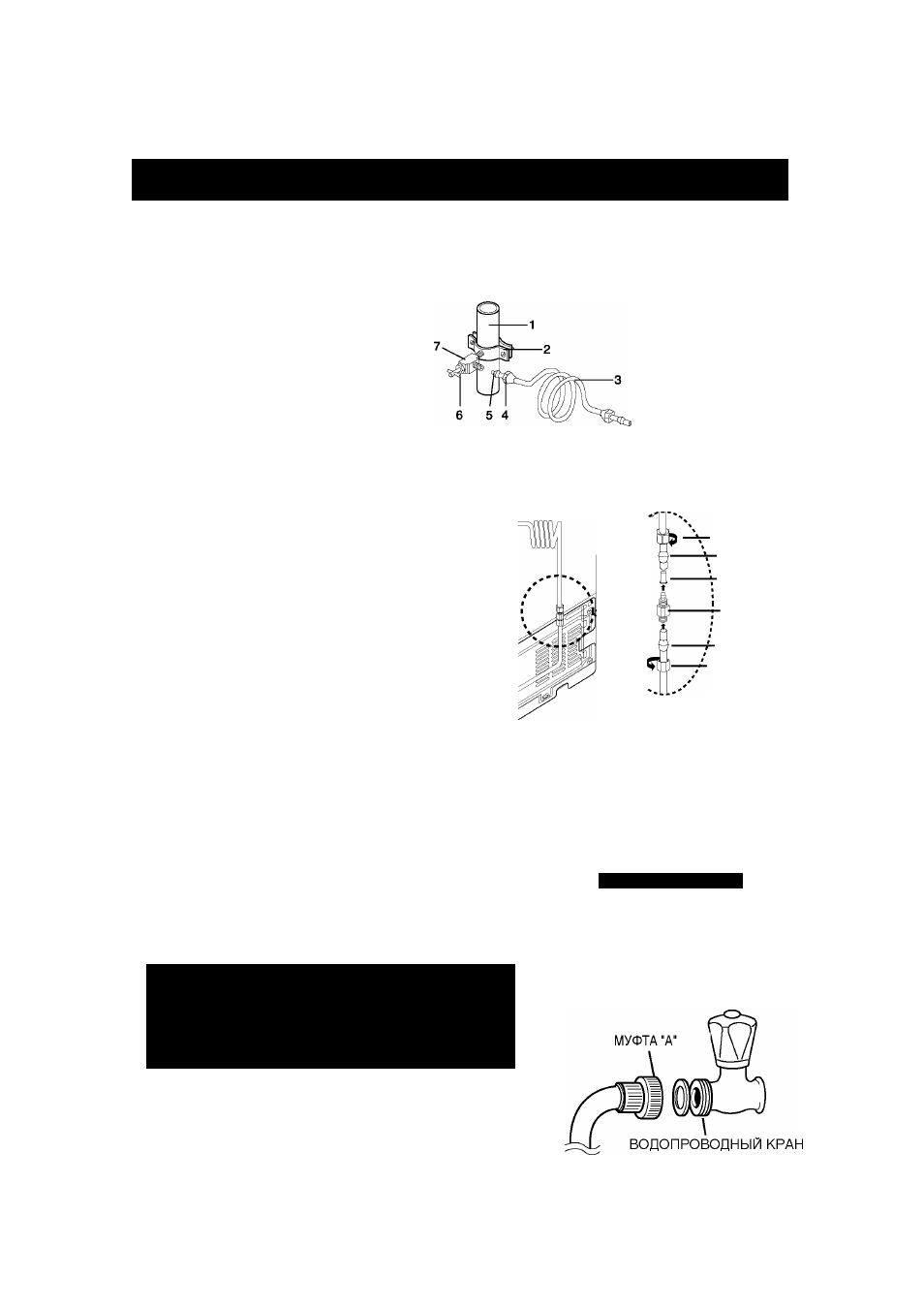

МОНТАЖ ТРУБОПРОВОДА СИСТЕМЫ ПОДАЧИ ВОДЫ
Модель фильтра для внутренней установки
(случай 1)
Подсоединение к водопроводу
Перекройте воду в доме главным вентилем и
установите систему для подачи льда в
положение "не приготовлять лед".
Найдите ближайшую трубу водопровода
холодной питьевой воды.
Следуйте инструкциям по установке системы
для подачи льда.
1. Трубопровод холодной воды
2. Хомут для трубки
3. Медная (или пластиковая)
трубка для воды
4. Компрессионная гайка
5. Компрессионная втулка
6. Запорный вентиль
7. Герметизирующая гайка
Подсоедините трубку для подачи воды к холодильнику
Наденьте компрессионную гайку и пластиковое обжимное
кольцо на пластиковую трубку.
Вставив втулку, затяните компрессионную гайку на
уплотняемом вручную 1/4 дюймовом фитинге (патрубке).
Не затягивайте компрессионную гайку
ПРИМЕЧАНИЕ слишком сильно
- Наденьте компрессионную гайку и пластиковое
обжимное кольцо на медную (или пластиковую) трубку,
как показано на рисунке. Затяните компрессионную
гайку на уплотняемом вручную фитинге (патрубке).
- Включите воду и проверьте трубопровод на
герметичность.
Трубка для подачи воды должна подсоединяться только к водопроводу питьевой воды
ПРИМЕЧАНИЕ
Компрессионная гайка
Обжимное кольцо
Втулка
Уплотняемый
вручную фитинг
Обжимное кольцо
Компрессионная
гайка
(Случай 2)
Проверьте водопровод
Присоедините трубку для воды к соединительной муфте и
водопроводному крану.
- Перекройте воду в квартире главным вентилем.
- Подсоедините соединительную муфту "А " к водопроводному
крану.
- Каждое соединение должно быть герметизировано
герметизирующей лентой.
ГАРАНТИЙНАЯ ИНФОРМАЦИЯ
И з г о т о в и т е л ь х о л о д и л ь н и к а и и з г о т о в и т е л ь у с т р о й с т в а
п р и г о т о в л е н и я л ь д а н е д а ю т г а р а н т и и н а м о н т а ж
т р у б о п р о в о д а д л я х о л о д и л ь н и к а .
Т щ а т е л ь н о с л е д у й т е д а н н о й и н с т р у к ц и и , ч т о б ы
м и н и м и з и р о в а т ь р и с к д о р о г о с т о я щ и х п о в р е ж д е н и й
в о д о п р о в о д а .
Примечание:
Если соединительная муфта не подходит к
имеющемуся крану, проконсультируйтесь в
ближайшим уполномоченном сервисном центре и
приобретите соединительные муфты нужного типа
для правильного монтажа.
ПРЕДУПРЕЖДЕНИЕ
Т р у б к а д л я в о д ы д о л ж н а
п о д с о е д и н я т ь с я к т р у б е с
х о л о д н о й в о д о й . Е с л и о н а
п о д с о е д и н е н а к т р у б е с г о р я ч е й
в о д о й , э т о м о ж е т в ы з в а т ь
п р о б л е м ы в р а б о т е ф и л ь т р а -
к а р т р и д ж а д л я в о д ы .
30
