Подключение и настройка

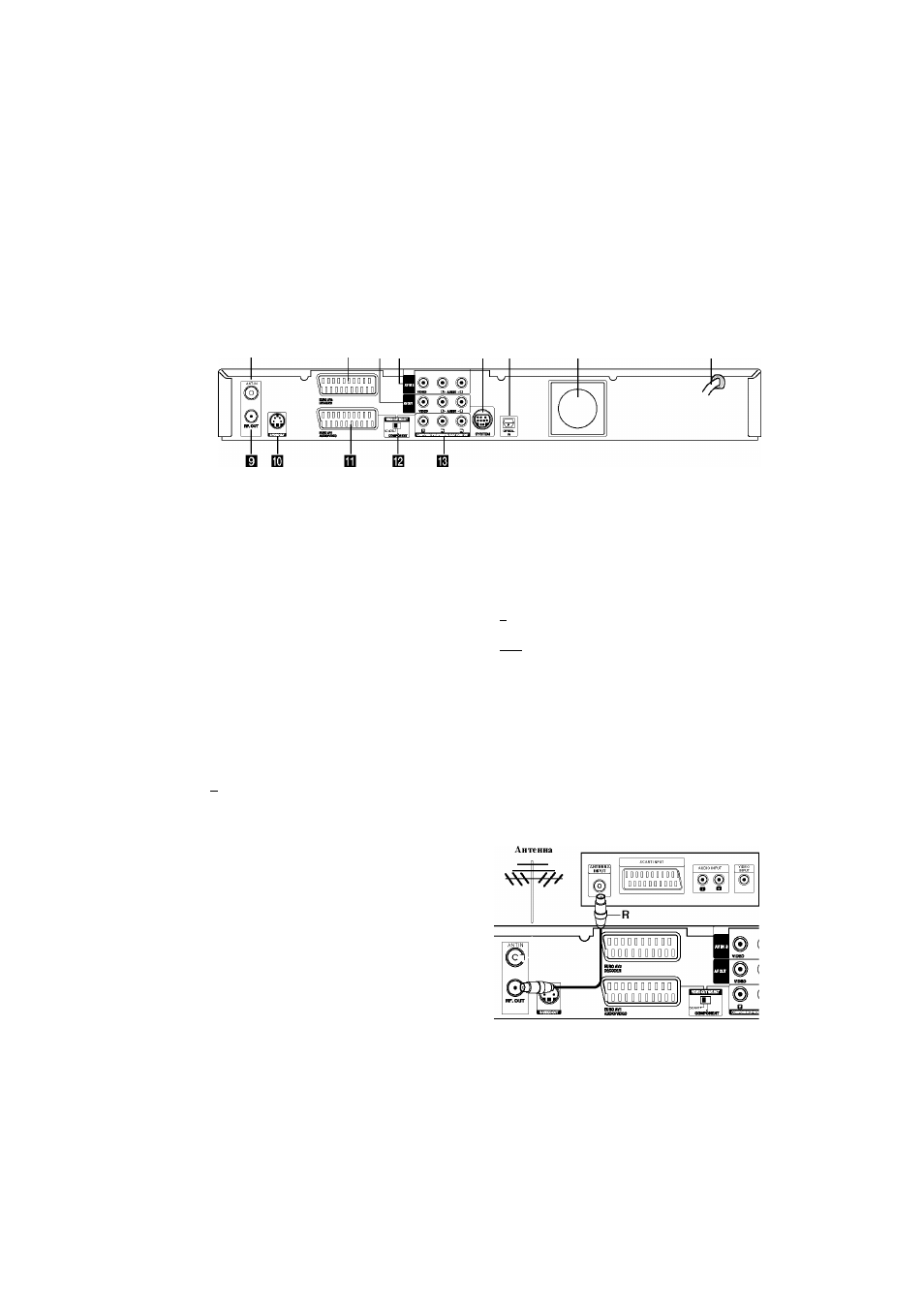

Задняя панель
b B d
e f
h
□ ANT.IN
Подключите к этому разъему антенну.
в Разъем EURO AV 2 DECODER
Подключите аудио- видеовыход внешнего
источника (декодера платного телевидения,
декодера каналов кабельного телевидения,
видеомагнитофона и т. д.).
в AV OUT (ВИДЕОВЫХОД / АУДИОВЫХОД
(левый/правый))
Подключение к телевизору с видео- аудиовходами.
□ AV IN 3 (VIDEO IN/AUDIO IN (левый/правый))
Подсоединение к аудиовыходу/видеовыходу
внешнего источника (аудиосистема, ТВ/монитор,
видеомагнитофон, видеокамера).
e Разъем SYSTEM
Соедините этот разъем с входом активного
сабвуфера.
f Разъем оптического входа
Подсоедините оптический выход цифрового
устройства.
И Охлаждающий вентилятор
h Шнур питания для подключения к сети
переменного тока
Подключите к источнику питания.
i Выход высокой частоты RF.OUT.
Передача сигнала от антенны на ваш телевизор
/монитор.
j ВИДЕОВЫХОД S-VIDEO
Подсоедините вход S-Video к телевизору.
к
Разъем EURO AV 1 (аудио/видео)
Соедините с разъемом SCART телевизора.
1
Переключатель VIDEO OUT SELECT (выбор
видеовыхода)
В зависимости от типа подключения рекордера к
телевизору можно выбрать компонентный
(COMPONENT) или RGB-сигнал для разъема
EURO AV1 AUDIO/VIDEO.
m Разъем COMPONENT/PROGRESSIVE SCAN
VIDEO OUT (компонентный выход / выход с
прогрессивной разверткой) (Y Pb Pr)
Подключение к телевизору с входами Y Pb Pr.
Подключение антенны
Отсоедините штекер антенного кабеля от телевизора и
подсоедините его к антенному гнезду на задней панели
рекордера. Подключите один конец антенного кабеля к
гнезду телевизора на рекордере, а другой - к гнезду
антенного входа на вашем телевизоре.
Подключений по высокой частоте
Подключите гнездо RF. OUT (выход высокой частоты)
рекордера к гнезду антенного входа телевизора с
помощью прилагающегося коаксиального кабеля на 75
Ом (R). Через гнездо RF. OUT передается сигнал от
гнезда AERIAL (антенна).
Задняя панель телевизора
Задняя панель HDD/DVD-рекордера/ресивера
(МТ)
