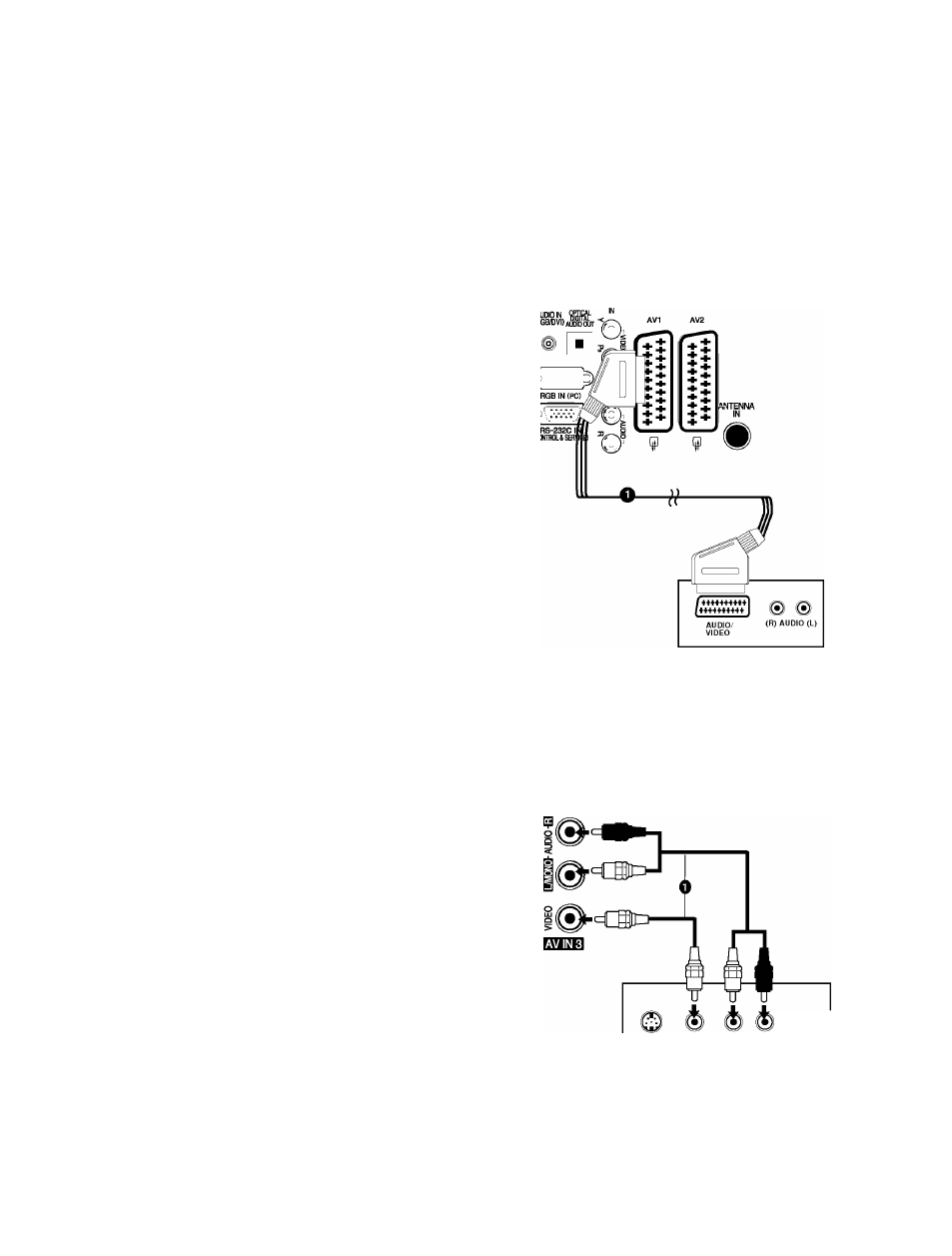

Как правильно подключить кабель SCART
Подключите разъем SCART
видеомагнитофона к SCART-разъему
AV1
телевизора. Используйте экранированный
кабель SCART.
Вставьте кассету в видеомагнитофон и
нажмите на видеомагнитофоне кнопку
PLAY
(Воспроизведение) (см. инструкцию
пользователя видеомагнитофона).
I помощью кнопки
INPUT
на пульте
дистанционного управления выберите
источник входного сигнала
AV1.
Если подключение выполнено через SCART
разъем
AV2
, выберите источник входного
сигнала
AV2
.
О ПРИМЕЧАНИЕ
► Используйте экранированный кабель SCART.
Как правильно подключить кабель RCA
>
о
—I
"О
о
7ч
>
ГО
О
О
СП
о
"О
о
го
>
3Q
Подсоедините кабели
AUDIO/VIDEO
к гнездам
TV (ТВ) и VCR (Видеомагнитофон). Соблюдайте
соответствие цвета разъема (видео - желтый,
левый аудио - белый, правый аудио - красный).
Вставьте кассету в видеомагнитофон и нажмите
на нем кнопку
PLAY
(Воспроизведение) (см.
руководство к видеомагнитофону).
Кнопкой
INPUT
(Входной сигнал) на пульте
дистанционного управления выберите источник
входного сигнала
AV3
.
О ПРИМЕЧАНИЕ
► Если подключен видеомагнитофон c моно
звуком видеомагнитофон, подсоедините
аудиокабель к разъему
AUDIO L/MONO
телевизора.
S-VIDEO VIDEO О
1Ю
4 Э
OUTPUT
SWITCH
©
о
ant
in
ANT OUT
