Подключение

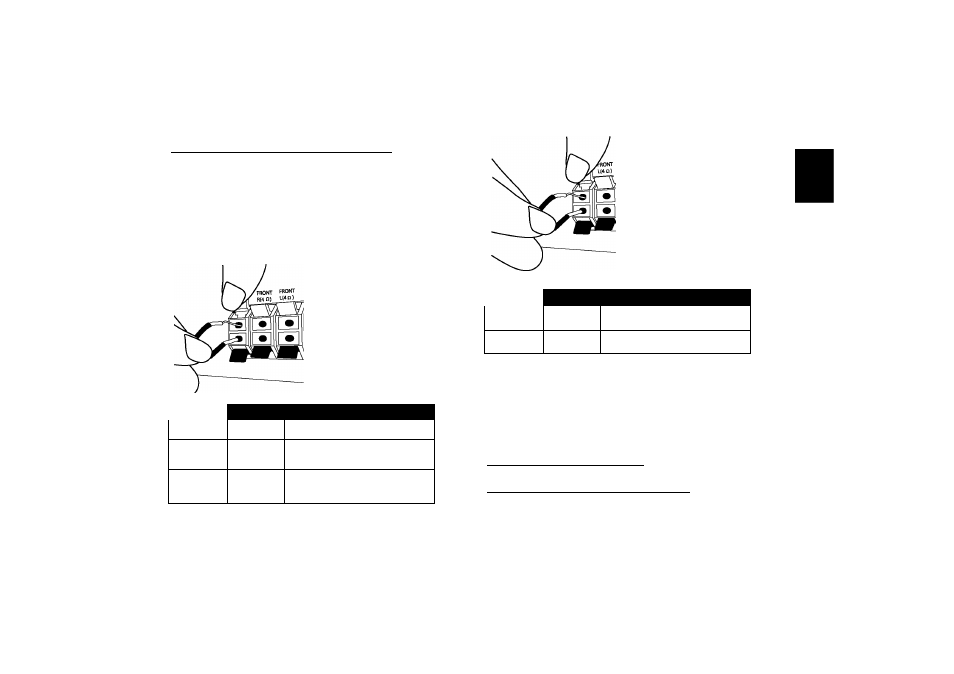

Подключение акустической системы к устройству______________
Подключите кабели к устройству.
Совместите цветную полоску каждого провода с окрашенным в тот же цвет
контактом соединения на задней панели устройства.
Чтобы подключить кабель к устройству, нажмите на каждую пластмассовую
пластинку подушечкой пальца, чтобы открыть контакт. Вставьте провод и
отпустите пластинку.
Разъем откроется, чтобы принять кабель.
МОДЕЛЬ XF-K63Q
МОДЕЛЬ XF-K123Q
Подключите красный конец каждого
провода к контактам, отмеченным
знаком «+» (плюс), а другой конец к
контактам, отмеченным знаком «-»
(минус).
Подключите красный конец каждого
провода к контактам, отмеченным знаком
«+» (плюс), а другой конец к контактам,
= отмеченным знаком «-» (минус).
КОЛОНКА ПОЛОЖЕНИЕ
Красный
Передняя
Перед зрителем, справа от экрана.
Белый
Передняя
Перед зрителем, слева от экрана.
КОЛОНКА ПОЛОЖЕНИЕ
Оранжевый
Сабвуфер
За зрителем и справа
Красный
Передняя
Перед зрителем, справа от экрана.
Белый
Передняя
Перед зрителем, слева от экрана.
к.
Работа пульта дистанционного управления
Направьте пульт дистанционного управления на датчик и нажимайте кнопки.
Установка батареи пульта дистанционного управления.
Снимите крышку отсека для батареи, расположенную сзади на пульте
дистанционного управления, и вставьте две батареи R03 (размер ААА),
соблюдая полярность © и 0. Не смешивайте старые и новые батареи. Никогда
не смешивайте батареи разных типов (стандартные, щелочные, и т.д.).
Система КАРАОКЕ Micro Hi-Fi System I РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
5
