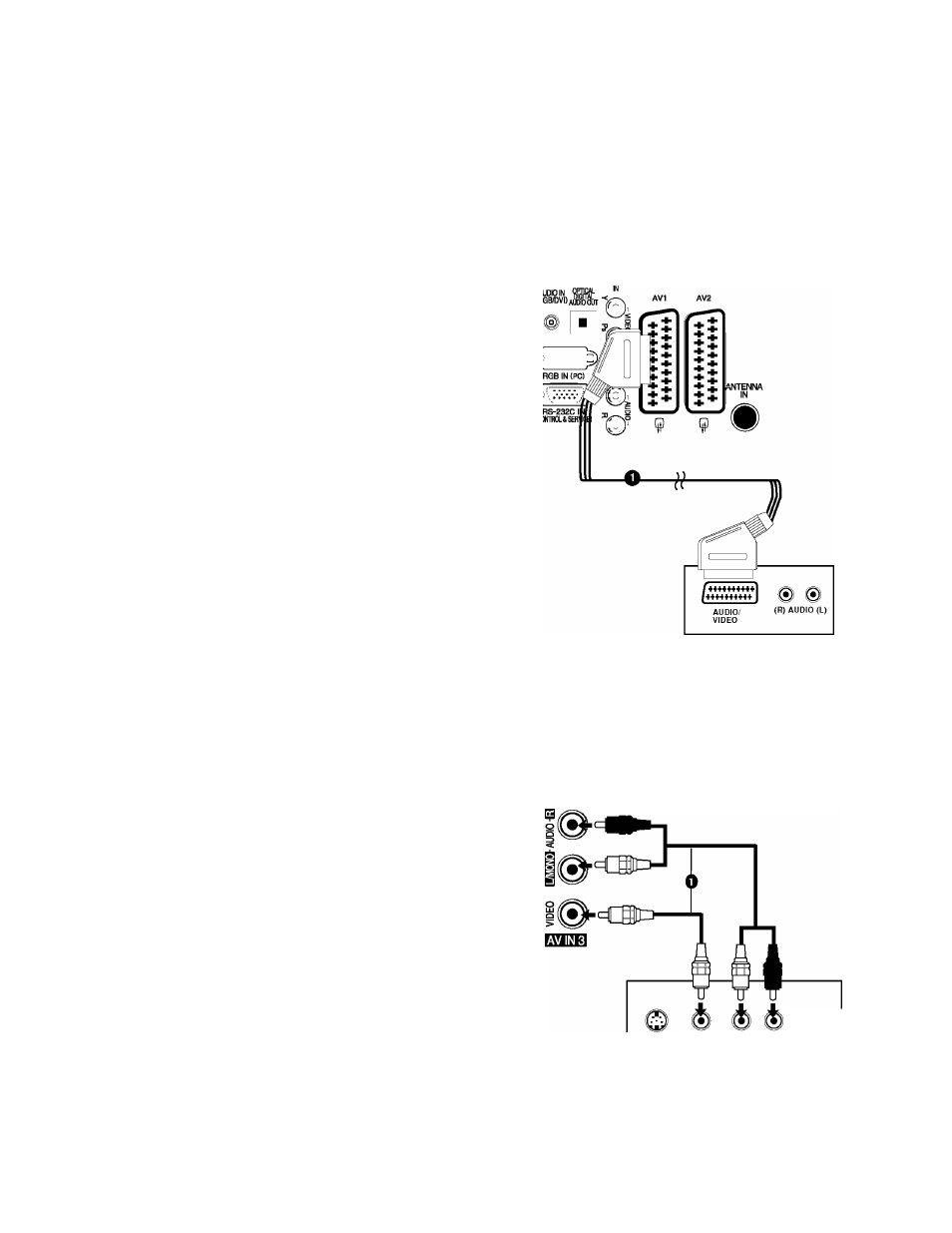

Как правильно подключить кабель SCART
Подключите разъем SCART
видеомагнитофона к SCART-разъему AV1
телевизора. Используйте экранированный
кабель SCART.
Вставьте кассету в видеомагнитофон и
нажмите на видеомагнитофоне кнопку PLAY
(Воспроизведение) (см. инструкцию
пользователя видеомагнитофона).
I помощью кнопки INPUT на пульте
дистанционного управления выберите
источник входного сигнала AV1.
Если подключение выполнено через SCART
разъем AV2, выберите источник входного
сигнала AV2.
О ПРИМЕЧАНИЕ
► Используйте экранированный кабель SCART.
Как правильно подключить кабель RCA
>
о
—I
"О
о
7ч
>
ГО
О
О
СП
о
"О
о
го
>
3Q
Подсоедините кабели AUDIO/VIDEO к гнездам
TV (ТВ) и VCR (Видеомагнитофон). Соблюдайте
соответствие цвета разъема (видео - желтый,
левый аудио - белый, правый аудио - красный).
Вставьте кассету в видеомагнитофон и нажмите
на нем кнопку PLAY (Воспроизведение) (см.
руководство к видеомагнитофону).
Кнопкой INPUT (Входной сигнал) на пульте
дистанционного управления выберите источник
входного сигнала AV3.
О ПРИМЕЧАНИЕ
► Если подключен монофонический
видеомагнитофон, подсоедините аудиокабель к
разъему Аи010 L/MONO телевизора.
