Установка

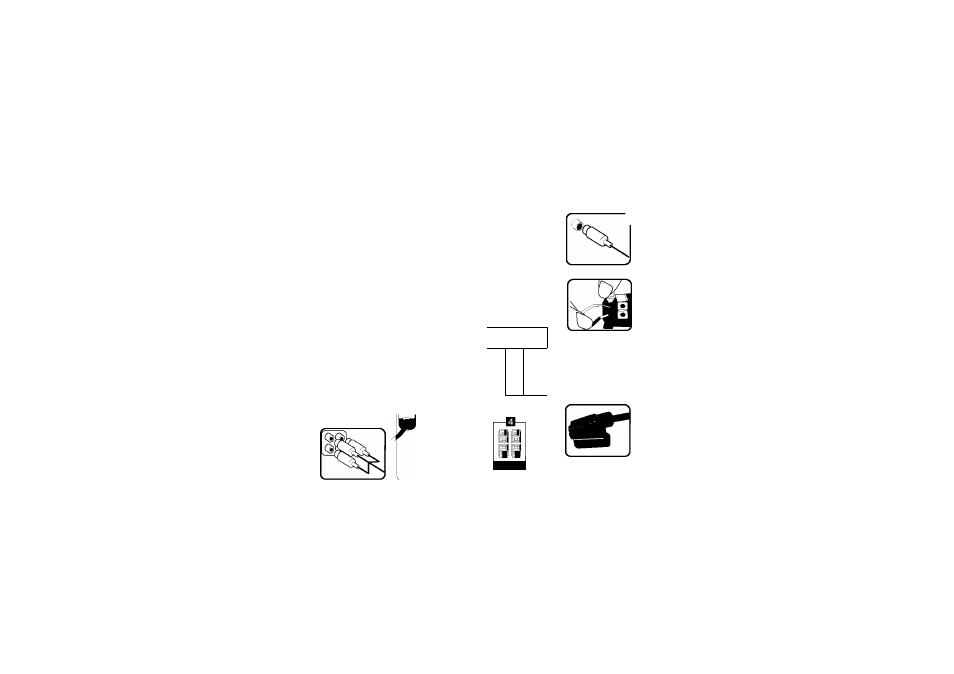

Подключение устройства к телевизору и антеннам.
Соедините кабелями гнезда вашего устройства и телевизора (плеера DVD или любого другого цифрового устройства).
Проверьте разъемы телевизора и выберите соединения
. Качество изображения улучшается от □ до B.
FM — антенный
a
Подключите Рамочную антенну FM
Прием будет наилучшим, когда два свободных конца
антенны образуют прямую линию и расположены
горизонтально.
в Подключение компонентного видеосигнала. (B)
Соедините гнезда выходного компонентного
видеосигнала ресивера COMPONENT VIDEO
(PROGRESSIVE SCAN) OUTPUT с
соответствующими гнездами телевизора кабелем Y
PB PR.
- Если ваш телевизор обеспечивает
воспроизведение видеосигналов с
прогрессивной разверткой,
следует пользоваться этим
соединением и задать вариант
[Вкл] в пункте [Progressive Scan]
(прогрессивная развертка) меню
[Display] (экран). (стр. 8).
©
D
©
©
I
C
Подключение через гнездо VIDEO
OUT. (И)
Соедините гнездо VIDEO OUTPUT
(MONITOR) этого устройства с
соответствующим входными гнездами
телевизора кабелем видеосигнала.
□ Подсоединить кабели динамиков к
плееру
Чтобы подключить кабель к
устройству, нажмите на каждую
пластмассовую пластинку подушечкой
пальца, чтобы открыть контакт.
Вставьте провод и отпустите
пластинку.
Для каждого из проводов подключите
черный конец к терминалу,
отмеченному значком «-» (минус), а
другой конец к терминалу,
отмеченному значком «+» (плюс).
e Подключение через гнездо
SCART
Соедините гнездо Вашего блока "TO
TV" и соответствующее гнездо
телевизора кабелем SCART.
Устройство позволяет прослушивать
аудио с внешних источников.
Несколько раз нажмите
FUNC.(FUNCTION) и выберите
TV-AUDIO.
ЗАМЕТКИ:
• В случае, если ТВ-изображение потеряет цвет, не располагайте колонки ближе чем на 30 см от ТВ.
• Убедитесь в правильном подсоединении кабелей колонок к терминалу: + к + и - к -. Если провода
перепутаны, звук будет воспроизводится с помехами и «нехваткой базы».
