Монтаж
Акустические системы снимаются со стоек.

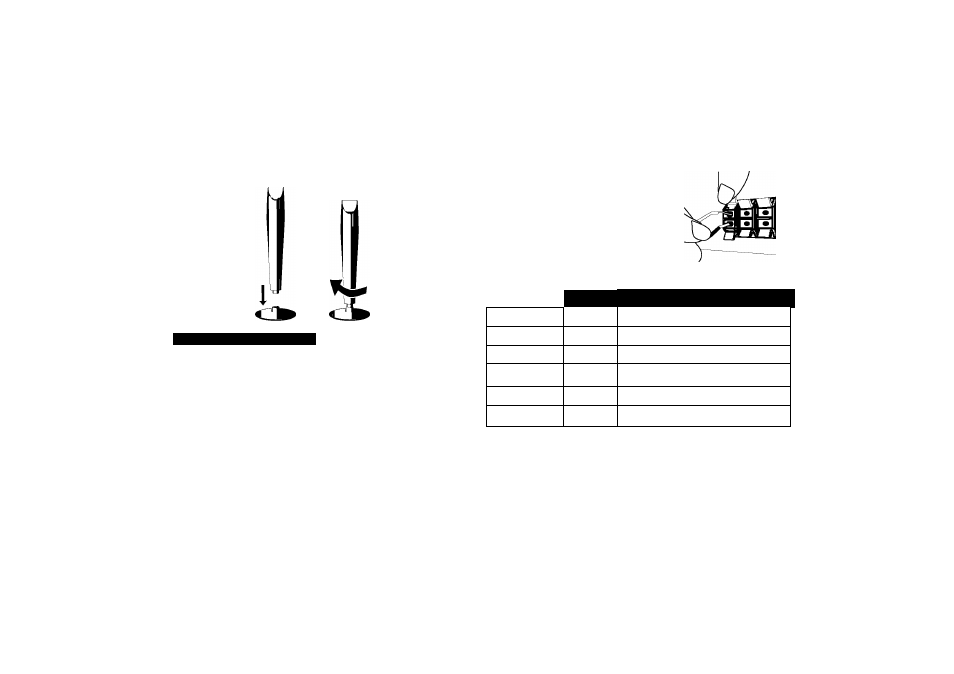

Сборка акустических систем
Закрепите акустическую систему на основании, повернув ее.
Подключение акустических систем к БУБ-ресиверу
В в комплект поставки входит шесть кабелей акустических систем.
Каждый кабель маркируется цветной полосой с каждого конца и
подключает одну из шести акустических колонок к ПУП-ресиверу.
В Подключение проводов к БУБ-ресиверу
Для подключения кабеля к ПУП-ресиверу нажмите на пластиковый
язычок, чтобы открыть терминал подключения. Вставьте провод и
отпустите язычок.
Для каждого из проводов подключите
черный конец к терминалу,
отмеченному значком «-» (минус), а
другой конец к терминалу, отмеченному
значком «+» (плюс).
Акустическая
система
1
Расположение
REAR R
R.R
Справа за вашей спиной
REAR L
R.L
Слева за вашей спиной
CENTER
C
Над экраном, непосредственно перед вами
SUB WOOFER
W
Можно расположить в любом месте перед
собой.
FRONT R
F.R
Справа от экрана перед вами
FRONT L
F.L
Слева от экрана перед вами
л
Соблюдайте осторожность в отношении нижеперечисленного
Следите, чтобы дети не помещали свои руки или какие-либо предметы I
отверстие фазоинвертора* * акустической системы.
*Фазоинвертор акустической системы : Отверстие для воспроизведения
насыщенного баса на корпусе акустической системы.
