Установка ОУО-проигрывателя

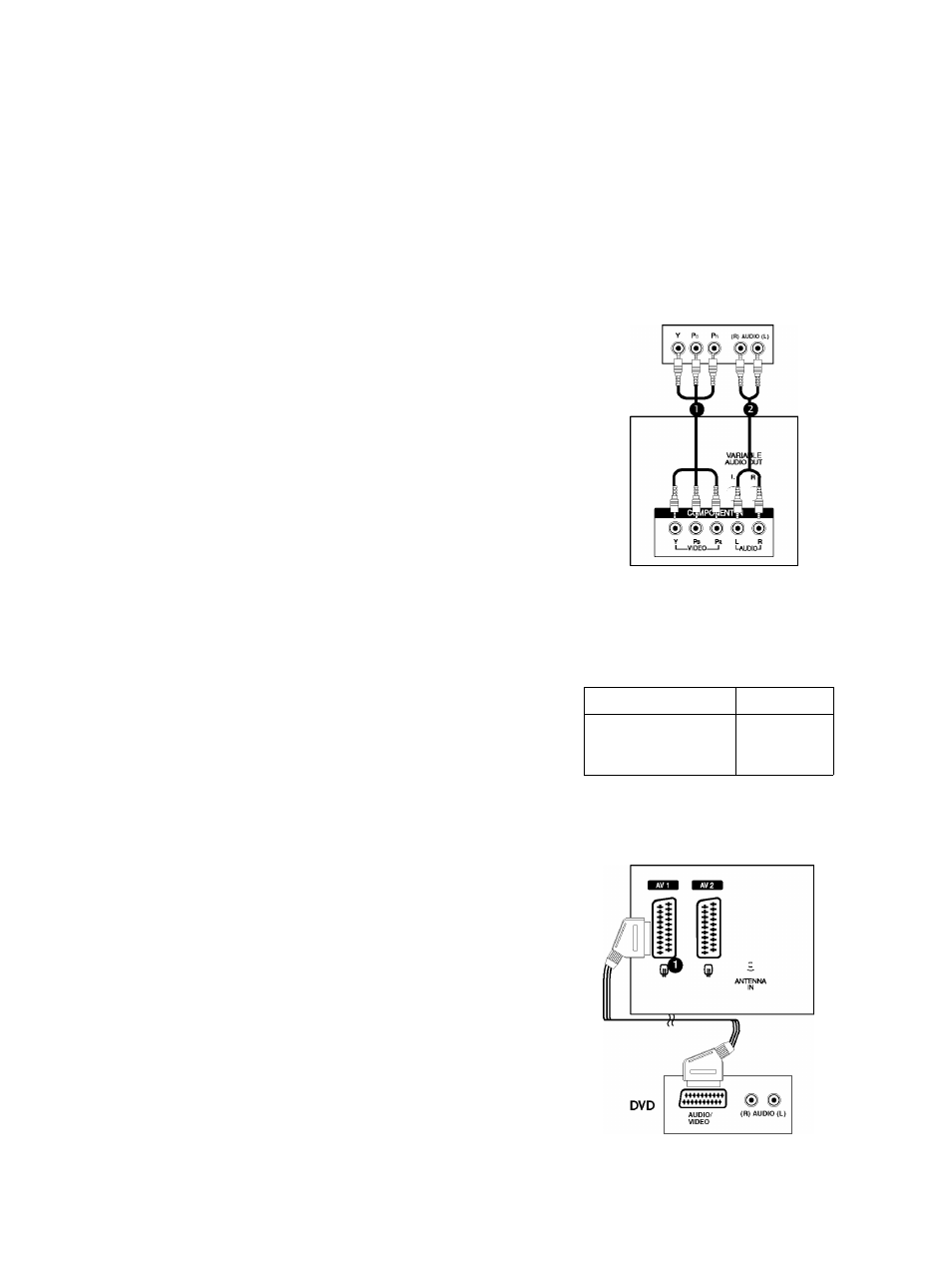

Как правильно подключить компонентный кабель
ПОДКЛЮЧЕНИЕ и НАСТРОЙКА
ZI
О
]п
7ч
S
л
гп
л
л
m
I
>
о
н
Т1
со
Подключите видеовыходы (Y, Р
в
, P
r
)
DVD-проигрывателя к гнездам COMPONENT IN
VIDEO на телевизоре.
^2
Подключите аудиовыходы DVD-проигрывателя к
входным гнездам COMPONENT IN AUDIO телевизора.
Включите DVD-проигрыватель, вставьте DVD-диск.
О................................................................
DVD
С помощью кнопки INPUT на пульте
дистанционного управления выберите источник
входного сигнала Component.
Инструкции приведены в руководстве поработе с
DVD-проигрывателем.
О ПРИМЕЧАНИЕ
G Входные порты Component
Для
получения
более
качественной
картинки
подключите DVD-проигрыватель к входным портам
компонентного сигнала, как это показано ниже.
Порты компонентного
сигнала на телевизоре
Y
P
b
P
r
Порты видеовыхода
Y
Pb
Pr
Y
B-Y
R-Y
на DVD-
Y
Cb
Cr
проигрывателе
Y
P
b
P
r
Как правильно подключить кабель SCART
Подключите SCART-разъем DVD-проигрывателя к
SCART-разъему AV1 на телевизоре.
^2
Включите DVD-проигрыватель, вставьте DVD-диск.
е...............................................
с помощью кнопки INPUT на пульте дистанционного
управления выберите источник входного сигнала AV1.
- Если подключение выполнено через SCART
разъем AV2, выберите источник входного
сигнала AV2.
О ПРИМЕЧАНИЕ
G Используйте экранированный кабель SCART.
20
