Подключение и настройка
Подключение системы
Перед выбором положения переключателя VIDEO
OUT SELECTOR ресивер необходимо выключить.
При использовании разъемов COMPONENT VIDEO
OUT переключатель VIDEO OUT SELECTOR нужно
установить в положение COMP. При использовании
разъема SCART переключатель VIDEO
OUT SELECTOR нужно установить в положение
SCART.
А.
^ Предупреждение
Активный сабвуфер можно подключать к розетке сети
переменного тока только когда все компоненты
системы подключены.

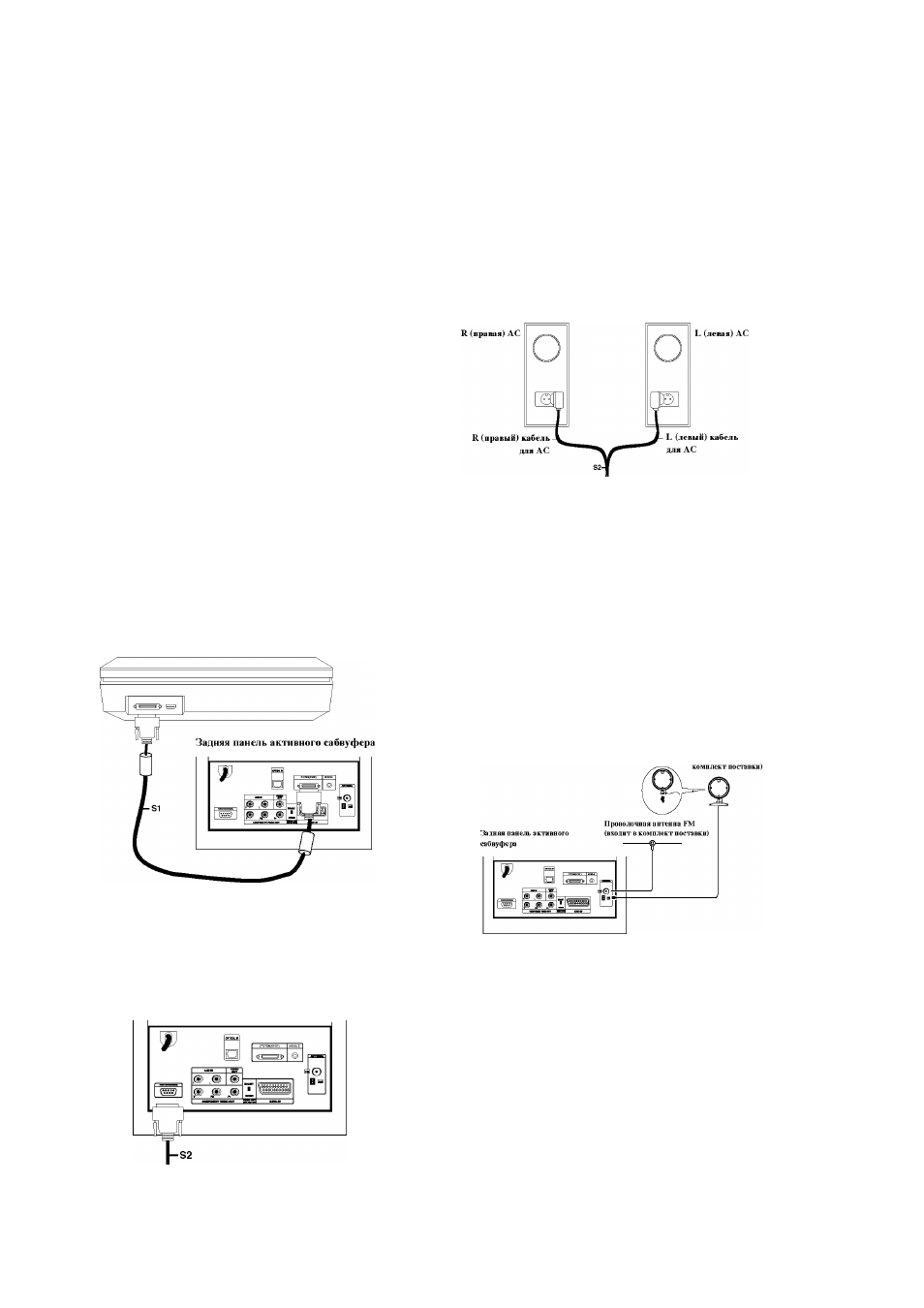

Подключение активного сабвуфера к ресиверу
Подключите один конец системного кабеля (S1) к
разъему SYSTEM на задней панели прибора. Другой
конец системного кабеля (S1) подключите к разъему
SYSTEM (DVDP) на задней панели активного
сабвуфера. Завинтите оба винта на соединителе.
Примечание:
Штекеры системного кабеля имеют шпоночные пазы,
поэтому их можно вставить в разъем только одной
стороной.
Задняя панель прибора
Подключение акустических систем к
активному сабвуферу
1. Подключите один конец кабеля для акустических
систем (S2) в разъем FRONT S
p
E
a
KER (Передняя
АС) (4Q) на задней панели активного сабвуфера.
Завинтите винты на соединителе.
Задняя панель активного сабвуфера
Подключите кабель для акустической системы Е
(Левый) (82) в гнездо на задней панели левой
акустической системы. Подключите кабель для
акустической системы К (Правый) (82) в гнездо на
задней панели правой акустической системы.
Примечание:
Удостоверьтесь, что штекеры кабелей полностью вставлены
и плотно сидят в разъемах акустических систем.
Подключение входящих в комплект поставки
антенн
На задней панели активного сабвуфера имеются гнезда
для подключения антенн ЕМ и АМ, входящих в
комплект поставки системы.
Примечание:
Вместо антенн, поставляемых вместе с системой,
можно использовать внешнюю антенну. Установка
внешней антенны должна производиться
квалифицированным специалистом.
Необходимо соблюдать все указания по безопасности в
отношении антенны.
Рамочная антенна
А]М[ (входит в
Антенна ЕМ
Подключите антенну ЕМ в гнездо ЕМ на задней
панели активного сабвуфера. Разверните концы
антенны и, перемещая их, найдите положение,
обеспечивающее оптимальный прием. Антенну следует
отнести как можно дальне от ресивера и другого
оборудования.
Антенна АМ
Подключите рамочную антенну АМ в гнездо АМ на
задней панели активного сабвуфера. Установите рамку
антенны как можно дальше от ресивера и другого
оборудования. Установите ее на поставляемую
подставку или повесьте на стену.
