Соединения
Подключение к ТВ (Чересстрочная развертка)
Подключение к телевизору с помощью компонентных видеокабелей.
Получение высококачественных изображений с точной цветопередачей.
Для получения четких и высококачественных изображений компонентный
видеоинтерфейс разделяет элемент изображения на черно-белые (Y), голубые (Рв) и
красные (PR) сигналы. (Звуковые сигналы передаются через аудиовыход.)
2=1
О
О
<D
<D
1

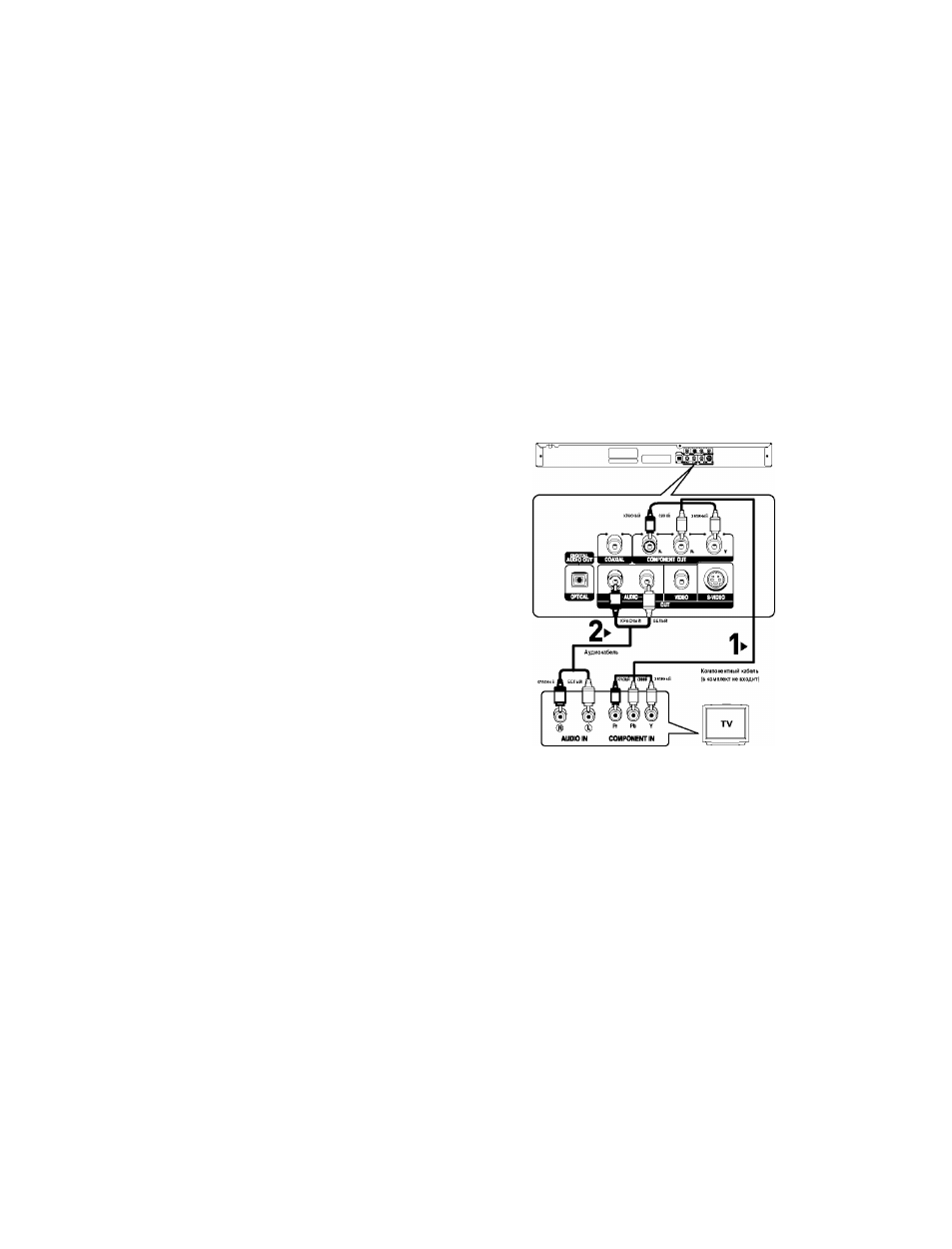

С помощью видеокабелей (в комплект не входят)
соедините выходы COMPONENT VIDEO OUT,
расположенные на задней панели DVD-проигрывателя, с
входами COMPONENT IN на телевизоре.
2
С помощью аудиокабелей соедините выходы AUDIO
(красный и белый) OUT на задней панели DVD-
проигрывателя с входами AUDIO (красным и белым) IN на
телевизоре. Включите DVD-проигрыватель и телевизор.
3
Нажимайте кнопку переключения входного сигнала на
пульте дистанционного управления телевизором до тех
пор, пока на экране телевизора не появится сигнал
Component DVD-проигрывателя.
4
В меню Display Setup (Настр. Показа) для параметра Video
Output (Видеовыход) установите значение
Компонент (Ч-СКАН). (См. стр. 55-56)
ПРИМЕЧАНИЕ
-
Если для видеовыхода неправильно установлено значение Koмпoзит./S-VЮEO, а компонентные
кабели подключены, экран станет красным.
- При необходимости подключения усилителя см. раздел "Подключение усилителя". (См. стр. 15-16)
- Компонентный вход телевизора может быть промаркирован "R-Y, B-Y, Y” или "Сг, СЬ, Y” вместо "PR,
Рв, Y” в зависимости от производителя. Количество и расположение входов/выходов может
отличаться в зависимости от телевизора. См. руководство пользователя телевизора.
RUS-13
