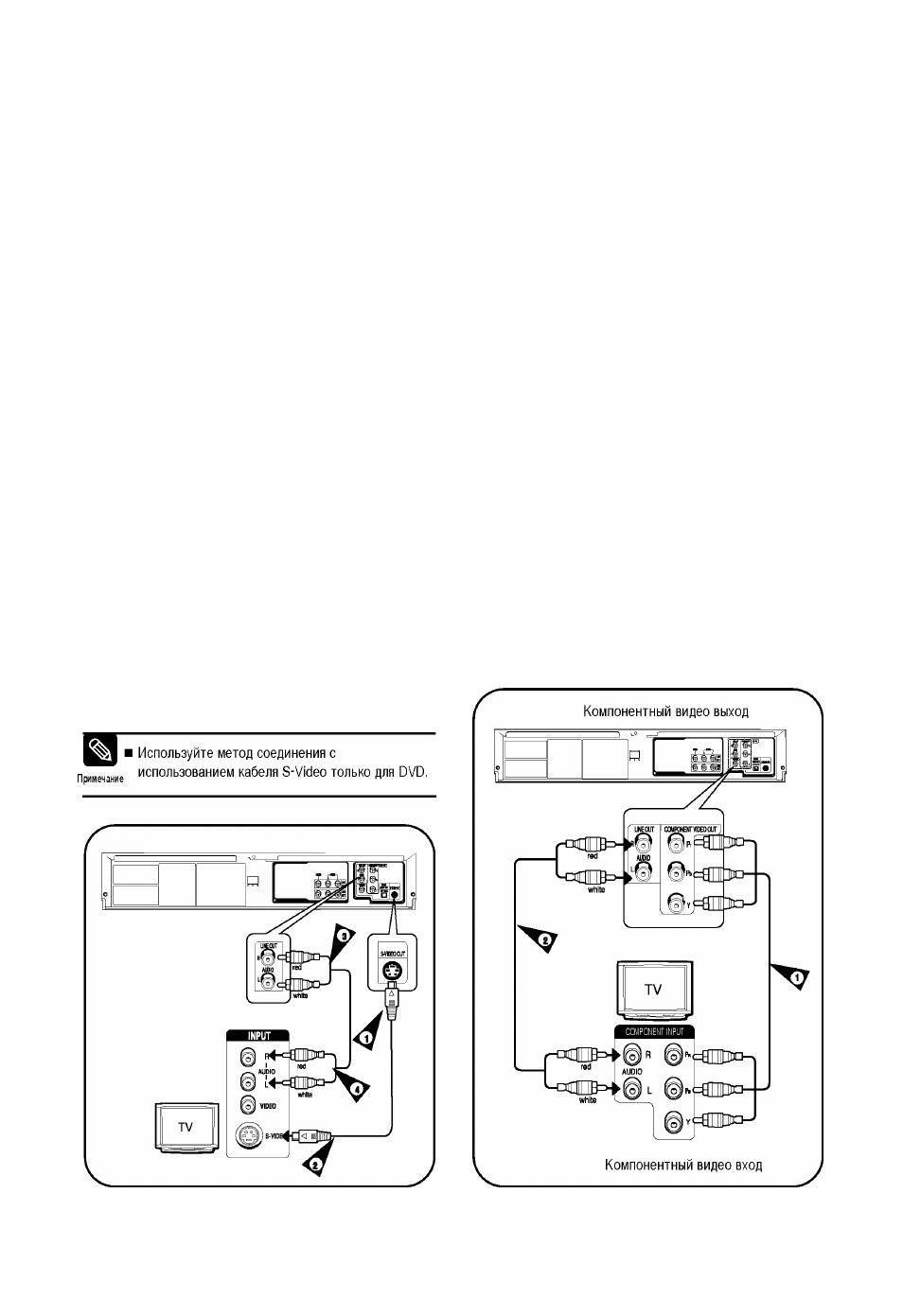

Подключение Комбо DVD-проигрыватепя
к телевизору с использованием кабеля
S-Video
(только для DVD)
) I
Вы получите изображение более высокого качества. При
передаче через разъемы 8-У1бео элементы изображения
разделяются на сигналы яркости (У) и цветности (С), что
позволяет получать более четкие изображения, чем в
режиме использования обычного входа видеосигнала.
1
2
3
Подсоедините один конец видео кабеля к
выходному разъему S-VIDEO на задней панели
Комбо DVD-проигрывателя.
Подключите другой конец кабеля S-VIDEO к
соответствующему входному разъему Вашего
телевизора.
Подключите один конец поставляемого
АУДИО кабеля к разъемам AUDIO LINE OUT
(Линейный аудиовыход) на задней панели
Комбо DVD-проигрывателя.
• Обратите внимание на соблюдение цветовой
маркировки левого и правого каналов.
Подключение Комбо ОУО-проигрывателл к
телевизору с использованием кабел^для
компонентного сигнала
(только для оуо)
1)
При использовании компонентного видеовыхода Вы
получите изображение высокого качества и точное
воспроизведение цветов изображения.
Компонентный видеосигнал получается разделением
элементов изображения на сигналы яркости (У), синего
(РЬ) и красного (Рг), чтобы передать наиболее четкое и
чистое изображение.
1
2
Подсоедините кабели для компонентного
видеосигнала к выходам COMPONENT VIDEO OUT
на задней панели Комбо DVD-проигрывателя и к
входам COMPONENT VIDEO IN на задней панели
телевизора.
Подсоедините аудио кабель к выходным разъемам
AUDIO на задней панели Комбо DVD-проигрывателя
и входным разъемам AUDIO IN телевизора.
• Обратите внимание на соблюдение цветовой
маркировки левого и правого каналов.
4
Подключите другой конец аудио кабеля к
соответствующему разъему Вашего телевизора.
