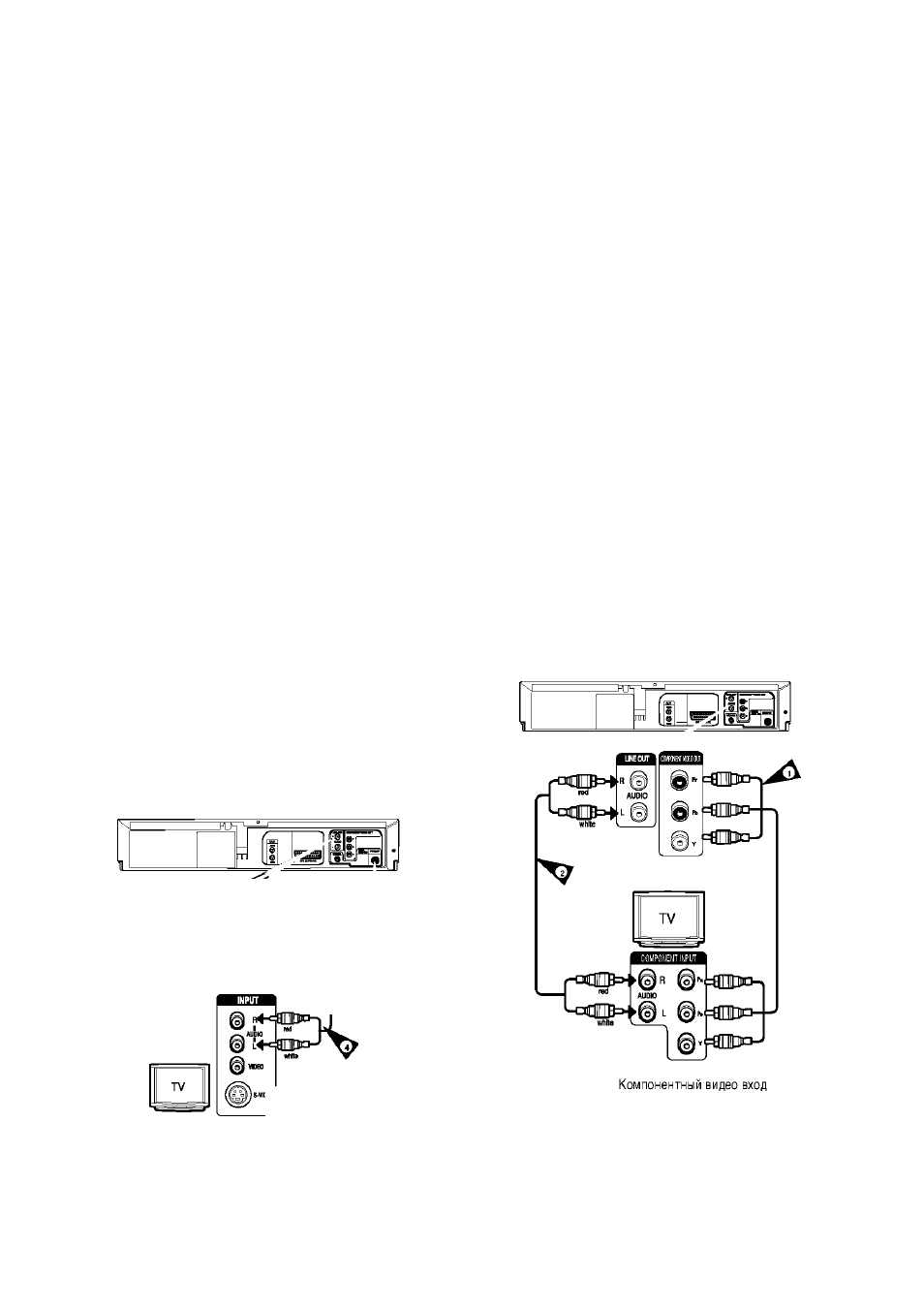

Подключение Комбо DVD-проигрывателл к
телевизору с использованием кабелл
S-Video
(только для DVD)
Вы получите изображение более высокого качества. При
передаче через разъемы S-Video элементы изображения
разделяются на сигналы яркости (Y) и цветности (C), что
позволяет получать более четкие изображения, чем в
режиме использования обычного входа видеосигнала.
1
Подсоедините один конец видео кабеля к
выходному разъему S-VIDEO на задней панели
Комбо DVD-проигрывателя.
2
Подключите другой конец кабеля S-VIDEO к
соответствующему входному разъему Вашего
телевизора.
3
Подключите один конец поставляемого аудио
кабеля к разъемам
AUDIO LINE OUT
(Линейный аудиовыход) на задней панели
Комбо DVD-проигрывателя.
• Обратите внимание на соблюдение цветовой
маркировки левого и правого каналов.
4
Подключите другой конец аудио кабеля к
соответствующему разъему Вашего телевизора.
1
рииеча
н
ие использованием кабеля S-Video только для DVD.
К
out
]
@|=amjD-^
Г©
Подключение Комбо DVD-проигрывателл к
телевизору с использованием кабелл длл
компонентного сигнала
(только для
dvd
)
При использовании компонентного видеовыхода Вы
получите изображение развертку. Вы получите
изображение высокого качества и точное
воспроизведение цветов изображения.
Компонентный видеосигнал получается разделением
элементов изображения на сигналы яркости (Y), синего
(P
b
) и красного (P
r
), чтобы передать наиболее четкое и
чистое изображение.
1
Подсоедините кабели для компонентного
видеосигнала к выходам
COMPONENT VIDEO OUT
на задней панели Комбо DVD-проигрывателя и к
входам
COMPONENT VIDEO IN
на задней панели
телевизора.
2
Подсоедините аудио кабель к выходным разъемам
AUDIO
на задней панели Комбо DVD-проигрывателя
и входным разъемам
AUDIO IN
телевизора.
• Обратите внимание на соблюдение цветовой
маркировки левого и правого каналов.
Примечание компонентном выходе сигнал отсутствует.
Компонентный видео выход
10
-
Русский
