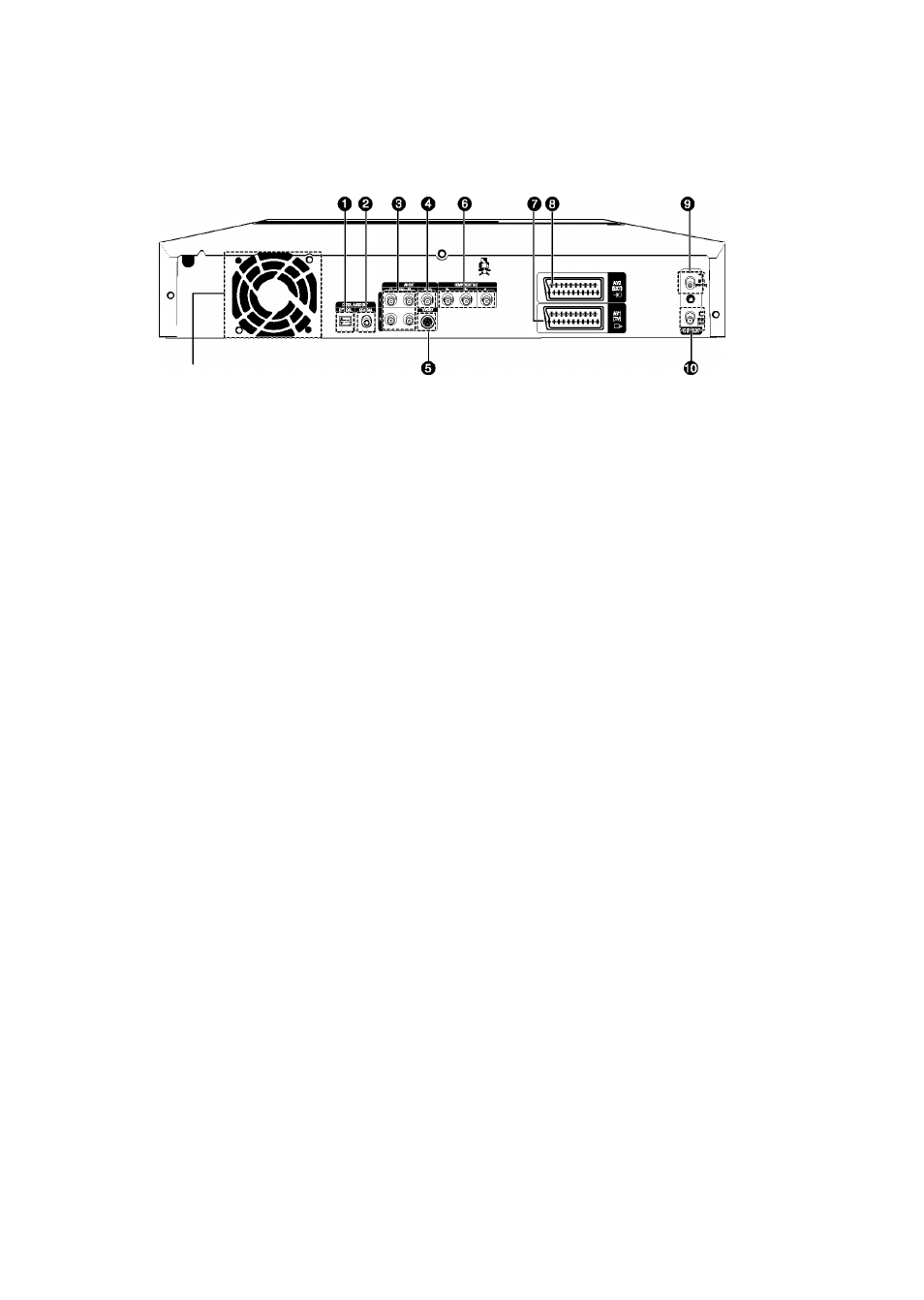

I Задняя панель
о>
ЕС
0>
о.
с
>.
ЕС
0>
о.
Вентилятор
Вентилятор всегда вращается при включенном
питании. При установке изделия обеспечьте как
минимум 10 см свободного пространства со всех
сторон от вентилятора.
1. ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом
оптического цифрового аудио входа.
2. ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом
коаксиального цифрового аудио входа.
3. АУДИОВЫХОД
Для соединения с аудиовходом внешнего
оборудования с использованием кабелей для
аудиосигнала.
4. ВИДЕОВЫХОД
Для соединения со входом внешнего
оборудования с использованием кабеля для
видеосигнала.
5. ВЫХОД S-VIDEO
Для соединения со входом внешнего
оборудования с использованием кабеля S
Video.
6. ВЫХОД КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА
Для соединения с внешним оборудованием,
снабженным входом компонентного
видеосигнала.
7. ВЫХОДНОЙ РАЗЪЕМ AV1 (TV) ТИПА СКАРТ
8. ВХОДНОЙ РАЗЪЕМ AV2 (EXT) ТИПА СКАРТ
9. 'f" Входной разъем для антенны
10. Ü Выходной ВЧ-разъем для подключения к
телевизору
Примечание
Через выходной ВЧ-разъем для
подключения к телевизору передается
только сигнал с антенного входа, но не
передается сигнал, воспроизводимый с
диска DVD. Чтобы просматривать диски
DVD на вашем телевизоре, вы должны
подключить аудио/видео кабели или
кабель с разъемами СКАРТ.
16 -
Русский
■
