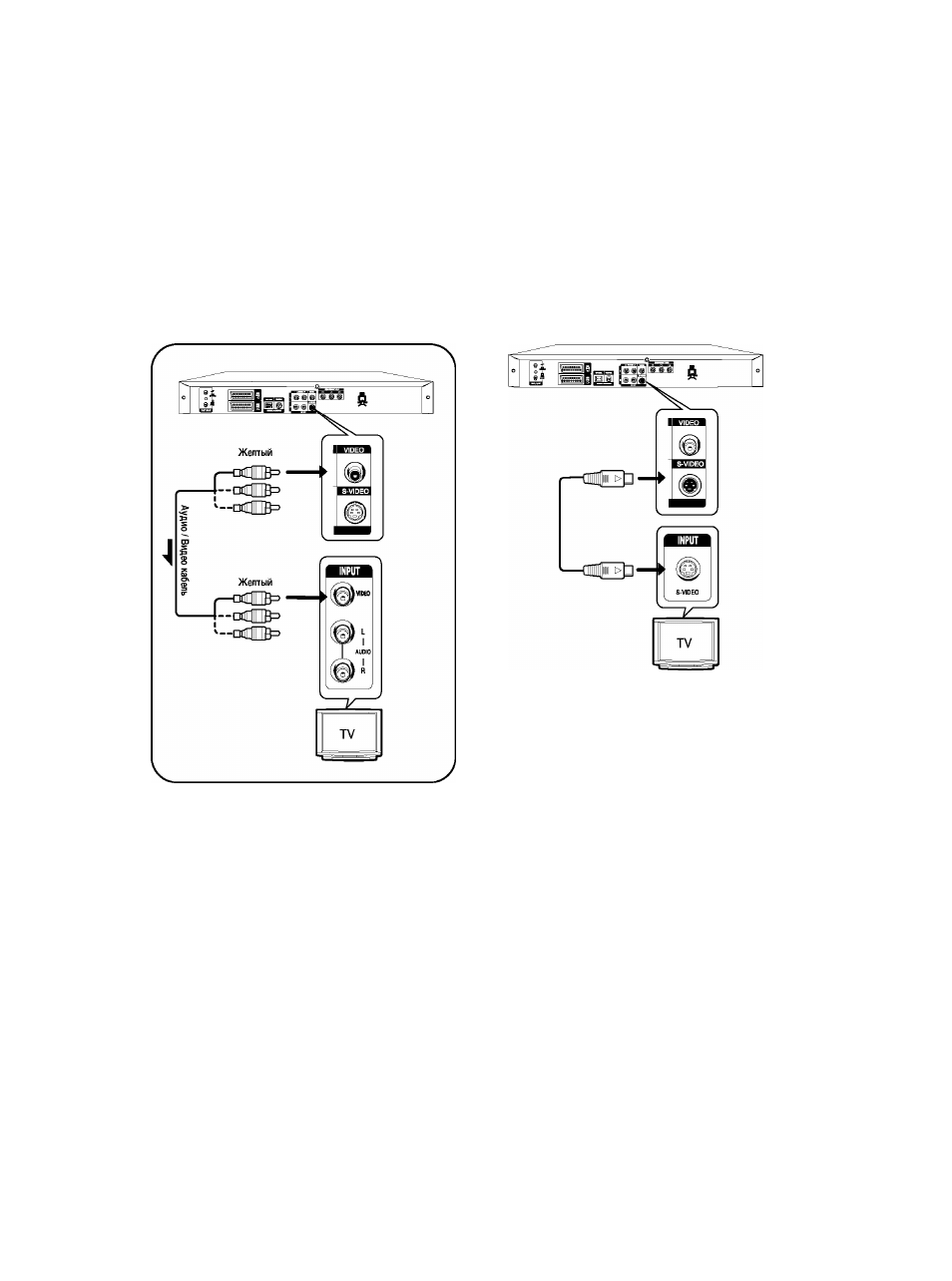

1. Соедините кабелем для видеосигнала (с желтыми штырями)
разъем видеовыхода VIDEO OUT (желтое) на DVD-
рекордере с разъемом видеовхода VIDEO IN (желтым) на
телевизоре (или AV-усилителе).
• Вы получите изображение обычного качества.
2. Соедините кабелем для аудиосигнала (с белыми и красными
штырями) разъемы выхода АУДИОСИГНАЛА на DVD-
рекордере с разъемами входа аудиосигнала на телевизоре
(или AV-усилителе) (см. стр. 21 и 22).
I
Случай 1: Подключение к разъему
выхода композитного
видеосигнала
1. Соедините кабелем с разъемами S-Video (покупается
отдельно) разъем S-VIDEO OUT (Выход S-Video) на DVD-
рекордере с разъемом S-VIDEO IN (Вход S-Video) на
телевизоре (или AV-усилителе).
2. Соедините кабелем для аудиосигнала (с белыми и красными
штырями) разъемы выхода АУДИОСИГНАЛА на DVD-
рекордере с разъемами входа аудиосигнала на телевизоре
(или AV-усилителе)
• Вы получите изображение высокого качества.
I
Случай 2: Подключение к разъему
выхода S-video
20- Русский
